IPM-90-550

IPM-90-550 je jednoportový gigabitový PoE midspan kompatibilní se standardy IEEE 802.3af/at/bt (90 W) s vestavěným LCD displejem.

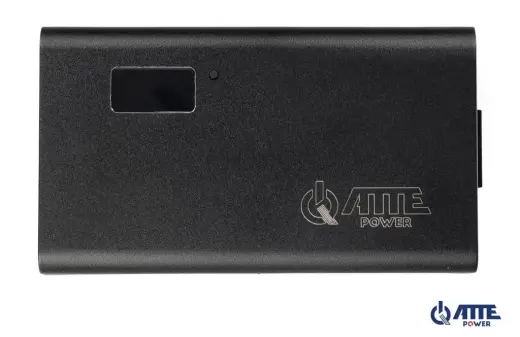

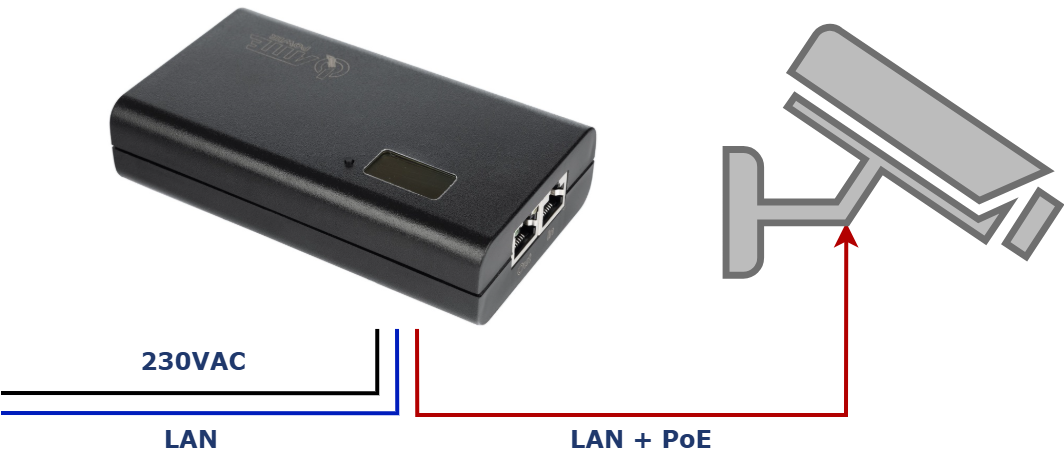

Slouží k napájení zařízení kompatibilních s PoE v sítích LAN. Umístí se mezi přepínač, který nemá napájení PoE (nebo nemá dostatečný rozpočet na napájení), a síťová zařízení (např. kamery, přístupové body, extendery) a umožňuje současné napájení a přenos dat do IP zařízení s PoE pomocí jediného kabelu UTP s rychlostí 10/100/1000 Mb/s.

Čím se liší od ostatních řešení dostupných na trhu?

• vysoký výkon pro spotřebitele (až 90 W) a vysoká účinnost 96 %.
• Podpora všech běžných standardů PoE
• Vestavěný displej zobrazující provozní stav a parametry napájení a fungující jako tester PoE

IPM-90-550 PoE Injector podporuje všechny běžné standardy napájení pro přijímače PoE, PoE+, Hi PoE ve 3 provozních režimech volitelných z praktického menu.

Podporované standardy PoE:

• Standard 802.3af/at/bt
• Režim PoH ekvivalentní PoE+ a HiPoE pro náročné nestandardizované přijímače
• Pasivní PoE s automatickým vyjednáváním (např. všechna zařízení v ekosystému ATTE řady xPoE-xx)

Jedinečnou vlastností tohoto typu řešení je integrovaný displej. Umožňuje zobrazení aktuálního provozního stavu a ovládání funkcí menu.

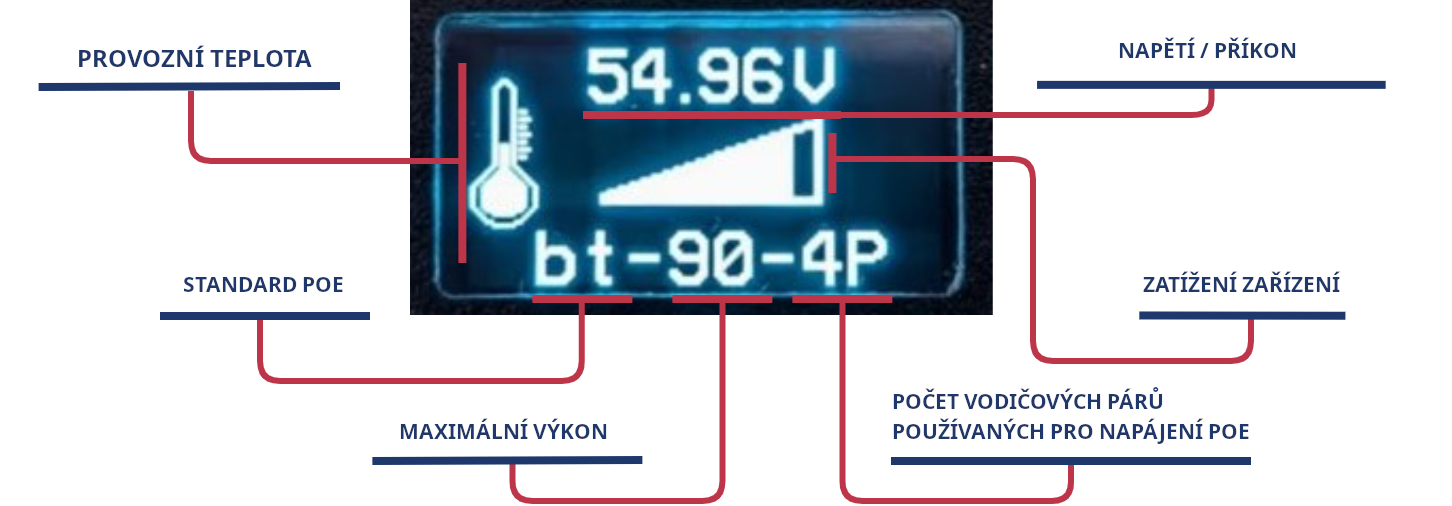

Informace dostupné na displeji:

• standard PoE, ve kterém byl připojený přijímač rozpoznán a napájen.
• počet kroucených párů, po kterých je přenášen výkon 2P/4P.
• aktuální spotřeba energie spotřebiteli
• hodnota napájecího napětí PoE
• grafické zobrazení vnitřní teploty
• grafický indikátor zatížení
• maximální okamžitá spotřeba energie od zapnutí.

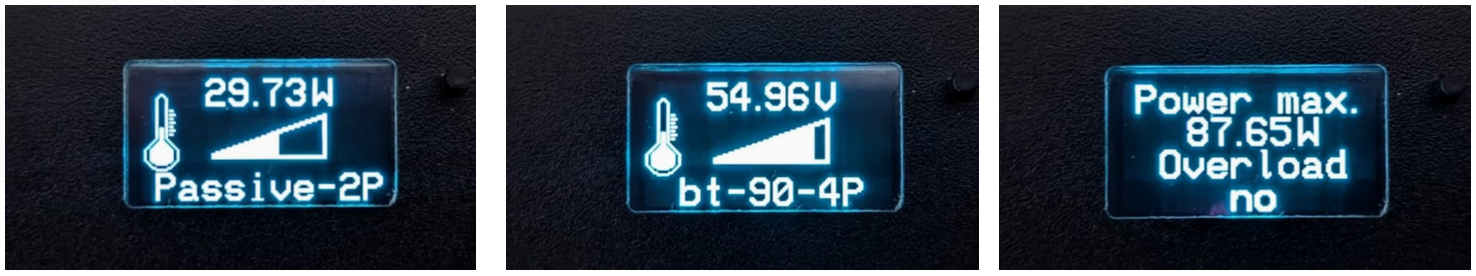

Příklady informací dostupných na displeji

Kromě své základní funkce univerzálního zdroje napájení PoE je IPM-90-550 vhodným nástrojem pro instalatéry, který umožňuje rychlé uvedení do provozu, napájení a diagnostiku zařízení PoE. Umožňuje rychlé měření spotřeby energie spotřebičů pro přesné výpočty doby zálohování nebo kapacity potřebných baterií pro vyrovnávací systémy. Skutečné měření spotřeby a přesné výpočty umožňují úspory při navrhování vyrovnávacích souprav s dlouhou plánovanou dobou zálohování.

V kombinaci s řadami APT a xPoE umožňuje vytvářet rozsáhlé instalace ve stromové topologii pouze pomocí kabelů UTP bez nutnosti vedení napájení 230 V AC. To nám umožňuje maximálně využít dostupnou kabeláž a napájet náročné přijímače na velké vzdálenosti.

HLAVNÍ VLASTNOSTI:

• napájení jakéhokoli zařízení pracujícího ve většině standardů PoE.
• přehledný displej zobrazující aktuální provozní stav.
• Jednoduchá funkce testeru/metru PoE pro snadný výpočet příkonu
• vyhrazené napájení pro kaskádové extendery řady APT
• Podpora přijímačů PoE s vysokou spotřebou energie
• navržen pro sítě 10/100/1000Mbps
• vysoká účinnost 96 %
• Podpora pasivních přijímačů PoE
• vizuální signalizace provozního stavu
• ochrana portů (přepětí, nadproud)

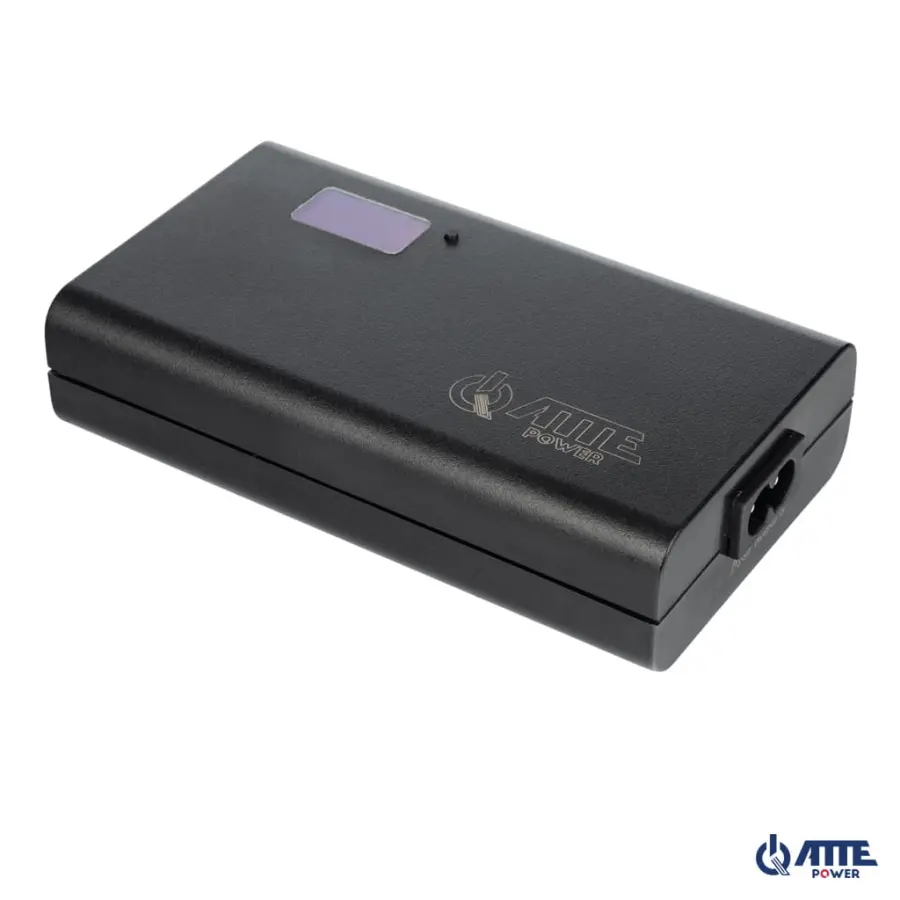

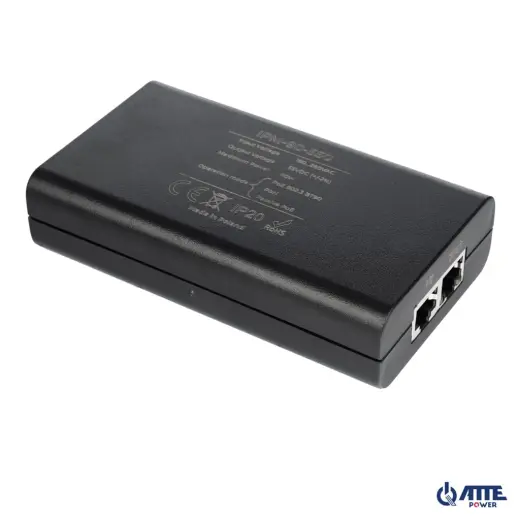

IPM-90-550 se dodává v plastovém krytu, který chrání uživatele před přímým kontaktem s elektronikou přístroje.

Jednotka má stupeň krytí IP20, pro zajištění ochrany před povětrnostními vlivy a kondenzací je nutný vhodný kryt. Musí být také zajištěn dostatečný prostor pro dostatečnou cirkulaci vzduchu a pro přívod kabelů s ohledem na poloměr ohybu doporučený výrobcem.

Poznámky k instalaci

• Jednotka je navržena pro nepřetržitý provoz při 90 W s řádným chlazením během provozu.
• Provozní režim (standard napájení PoE) lze změnit během 5 sekund po připojení zařízení ke zdroji napájení, uloží se pro opětovnou změnu při spuštění zařízení.
• Přístroj je napájen síťovým napětím 230 V a nenabízí záložní napájení. Pokud je potřeba zachovat napájení spotřebičů připojených k IPM-90-550, je třeba použít další UPS. V zařízeních, kde je důležitá dlouhá doba zálohování, by mělo být použito jiné řešení. Nejvýhodnějším řešením by byla vyrovnávací sada sestávající ze zdroje řady AUPS, vhodného měniče a přepínače APT-5-50, který může podporovat čtyři přijímače s výkonem až 60 W (802.3bt60).

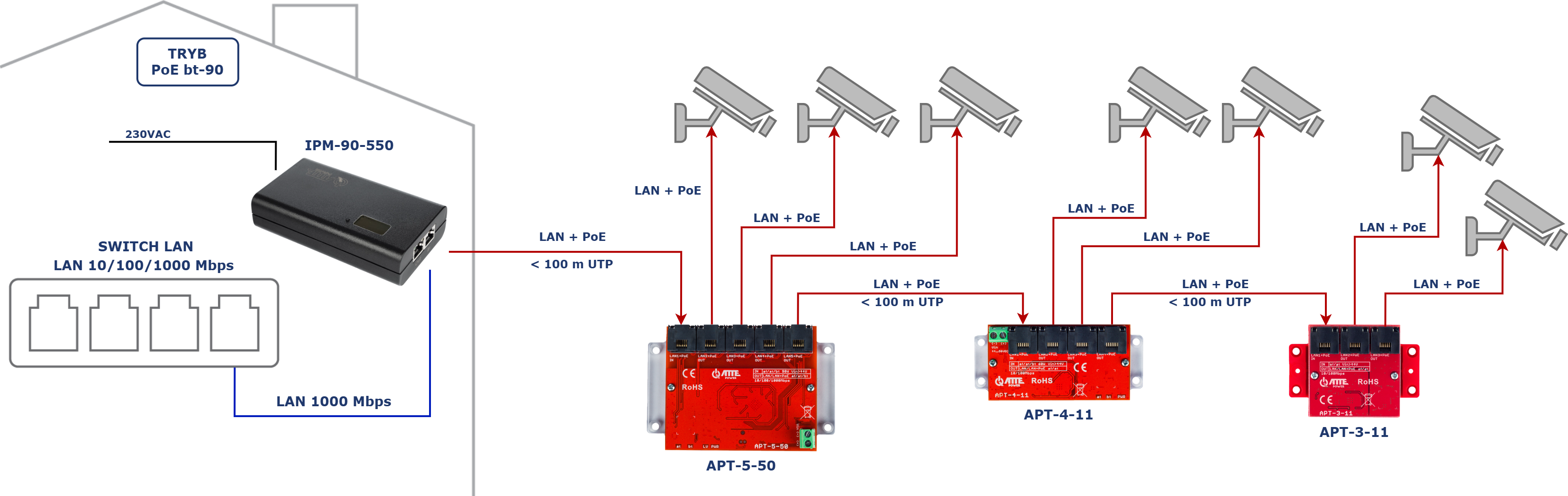

Příklad použití IPM-90-550 k napájení 4 IP kamer PoE na jednom kabelu UTP pomocí přepínače APT-5-50. Použitý provozní režim je PoE bt-90.

Příklad použití IPM-90-550 k napájení 7 IP kamer PoE na jediném kabelu UTP pomocí prodlužovaček APT. Použitý provozní režim je PoE bt-90.

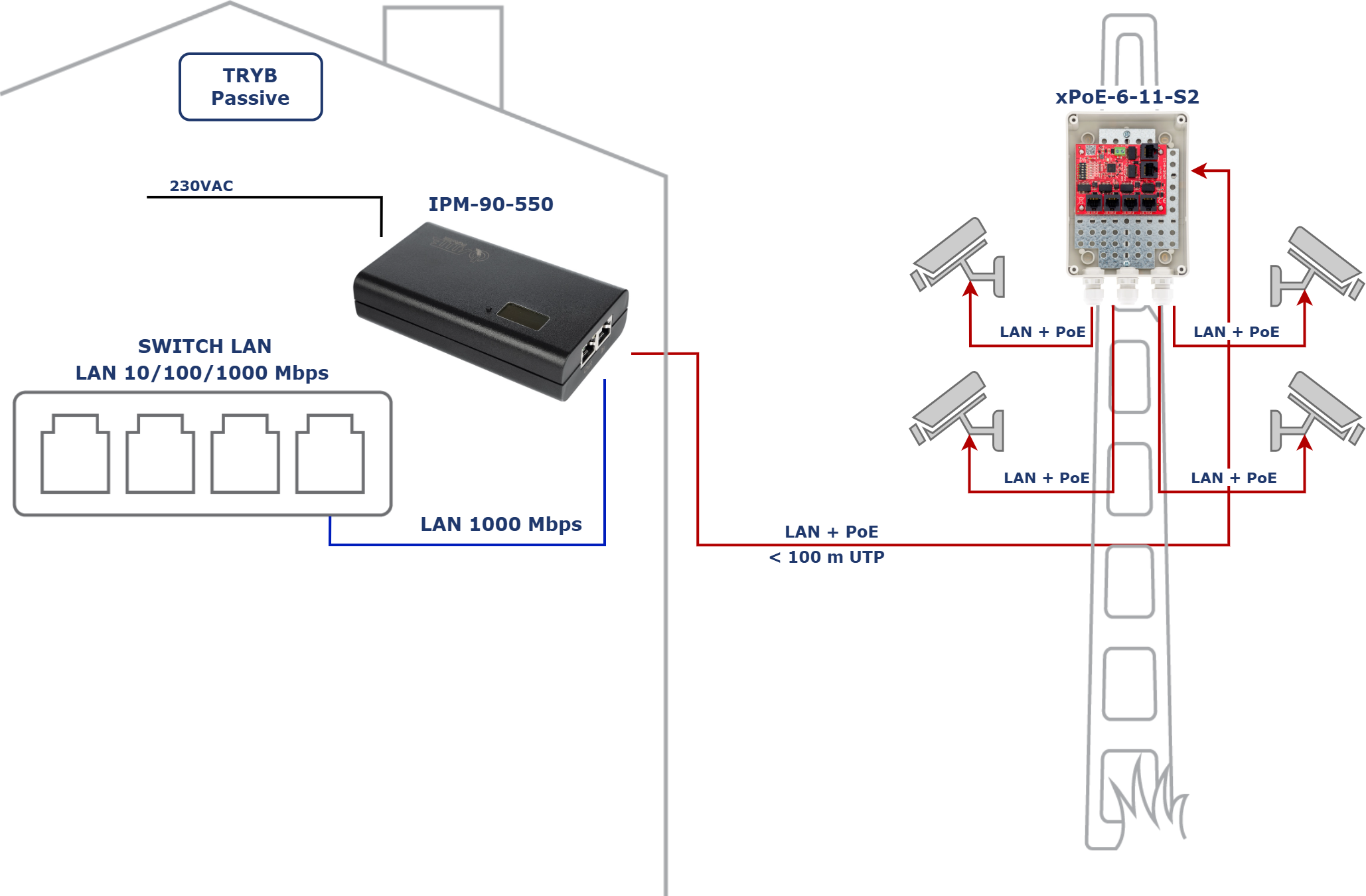

Příklad použití IPM-90-550 jako PoE Midspan pro přepínač xPoE-6-11-S2 v pasivním provozu PoE.
