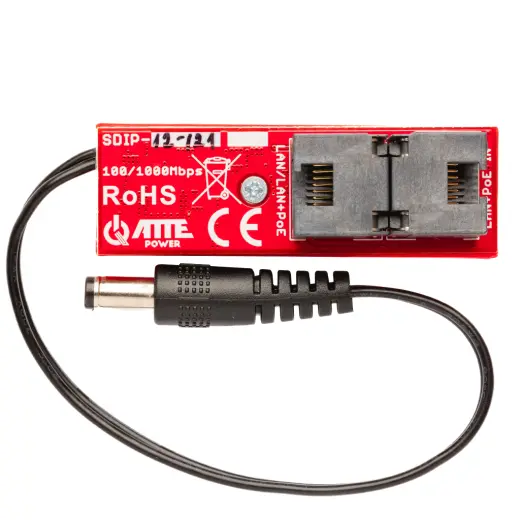

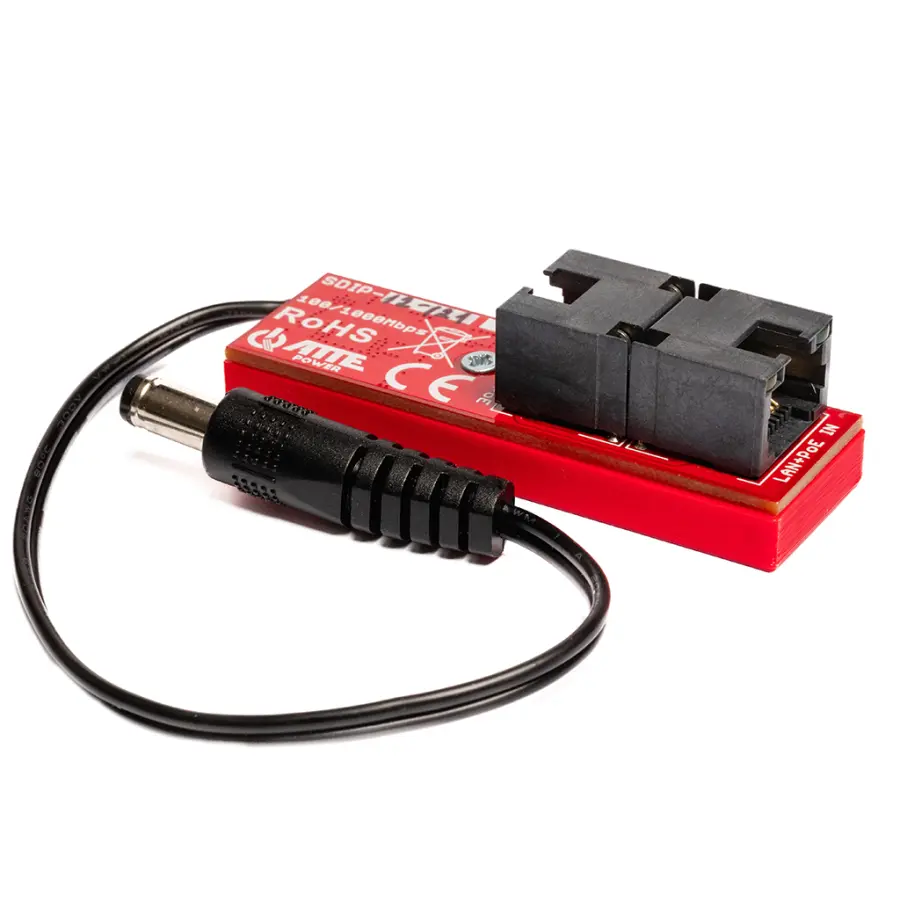

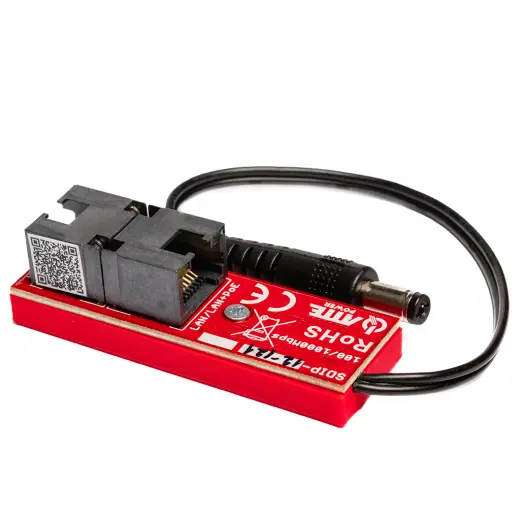

SDIP-12-121

SDIP-12-121 je gigabitový adaptér PoE s převodníkem snižujícím napětí. Zařízení umožňuje napájet zařízení s nominálním napětím 12 V z portu PoE 802.3af. Adaptér se primárně používá k napájení zařízení, jako je kamera, dveřní stanice s elektrickým otvíračem dveří, která vyžadují napájení 12 V.

SDIP-12-121 je rozbočovač PoE plně kompatibilní s přepínači PoE pracujícími podle standardu 802.3af. Zařízení nemá napájení PoE na výstupu RJ45.

HLAVNÍ VLASTNOSTI:

• navržen pro sítě 10/100/1000Mbps
• kompatibilní s přepínači PoE 802.3af
• vysoká energetická účinnost >90 %
• kompatibilní s pasivními zdroji PoE 35-56V
• malá velikost modulu
• optimalizované uspořádání konektorů RJ45 pro snadnou instalaci do rozvodných krabic

Signalizaci provozního stavu zajišťují LED diody:

• LED diody v konektorech RJ45 - napájení PoE na portu
• LED DC - informace o napětí 12V na konektoru DC

Celkový příkon zařízení SDIP-12-121 je 12 W. K dispozici jsou také adaptéry s vyšším výkonem, jako například SDIP-20-AD0 (20 W) a SDIP-40-120 (40 W), které splňují stejnou aplikaci pro vyšší nároky.

Jednotka má stupeň krytí IP20, pro zajištění ochrany před povětrnostními vlivy a kondenzací je nutný vhodný kryt (minimálně IP44).

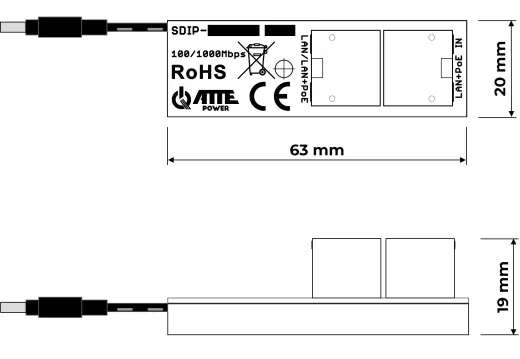

Jednotka má velmi malé rozměry, které umožňují její snadnou integraci do malých skříní.

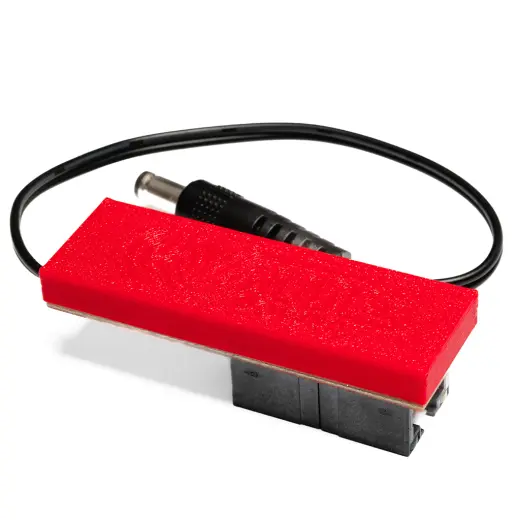

Adaptérmá polykarbonátovou základnu, která chrání elektroniku před mechanickým poškozením.

Poznámky k instalaci

• Rozbočovač nemá na výstupu RJ45 napájení PoE.
• maximální výkon měniče je 12 W.
• SDIP-12-121 je novou verzí adaptéru ASDC-12-121-HS a lze jej použít místo něj.

Příklady instalací

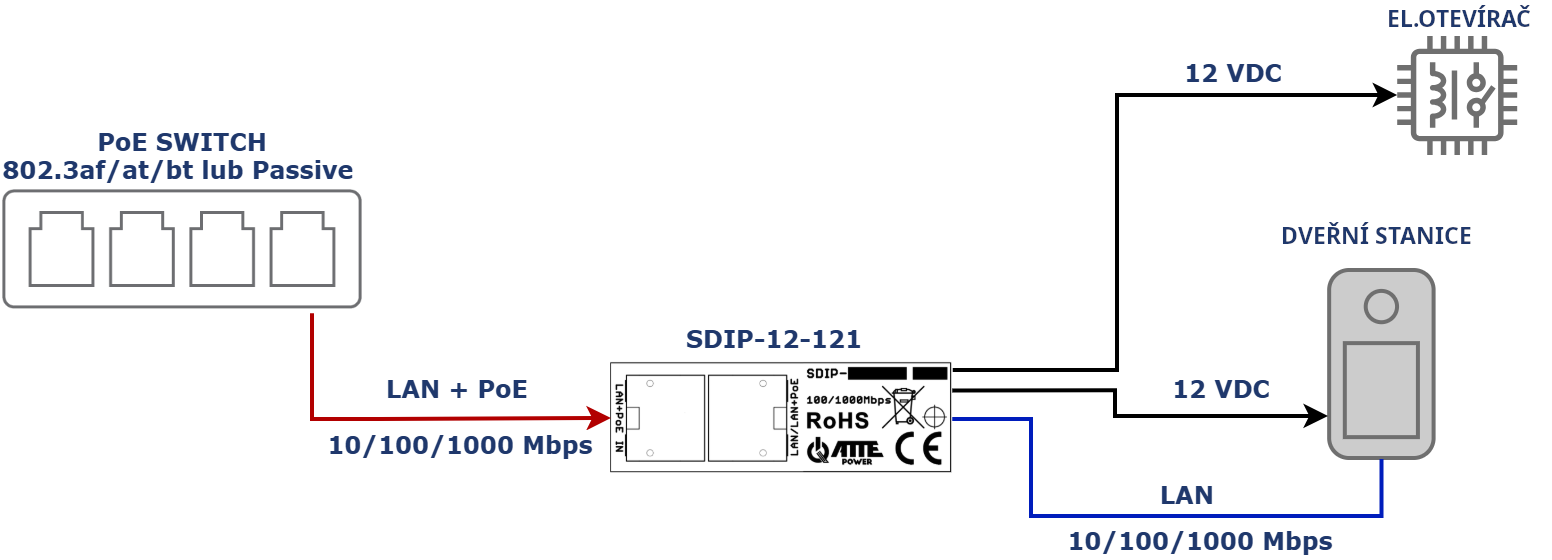

Příklad použití SDIP-12-121 pro napájení dveřní stanice s elektrickým otvíračem dveří.
