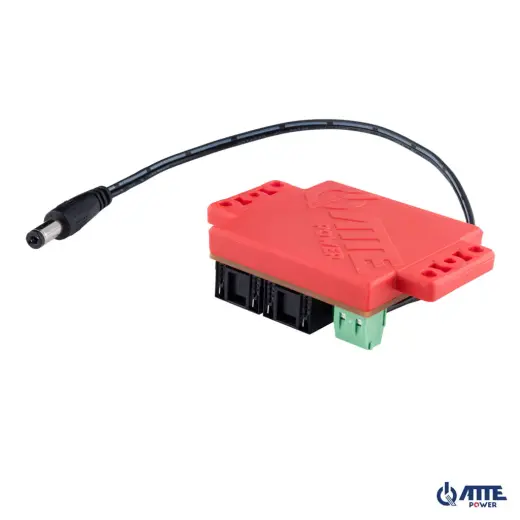

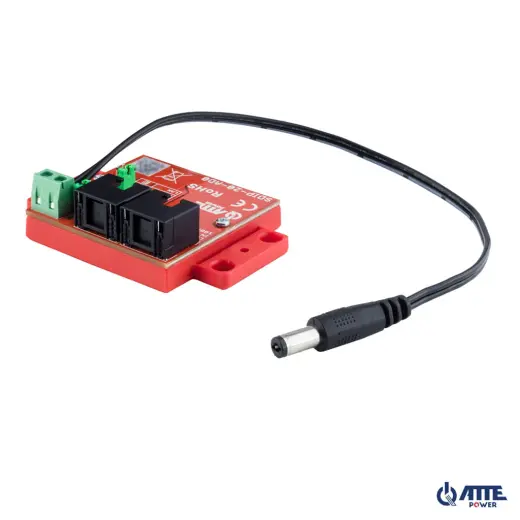

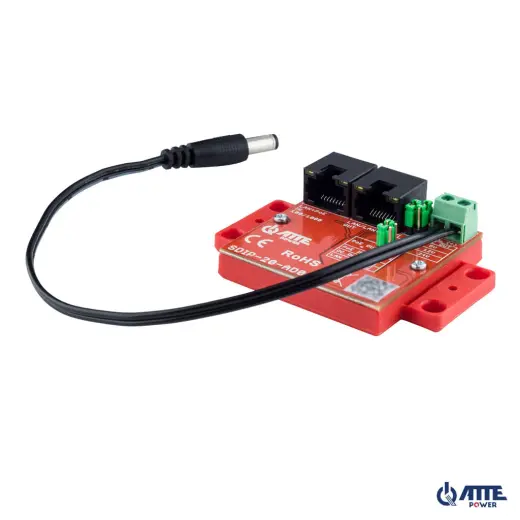

SDIP-20-AD0

SDIP-20-AD0 je gigabitový univerzální adaptér PoE s převodníkem snižujícím napětí. Napájením zařízení pomocí PoE můžeme na výstupu získat 3 různá napětí: 5 V, 12 V nebo 24V.

Možnost změny provozního režimu umožňuje uživateli zvolit správnou konfiguraci napájecího napětí PoE na výstupu i úroveň výstupního napětí z převodníku.

Primární použití:

• současné napájení IP kamery a dalšího 12V zařízení
• napájení WiFi AP s pasivním napětím 24V PoE
• napájení dveřní stanice s elektrickým otvíračem dveří, pokud není k elektrickému otvírači dveří přiváděno 12 V.
• Napájení 5V USB pro chytrá zařízení domácí automatizace

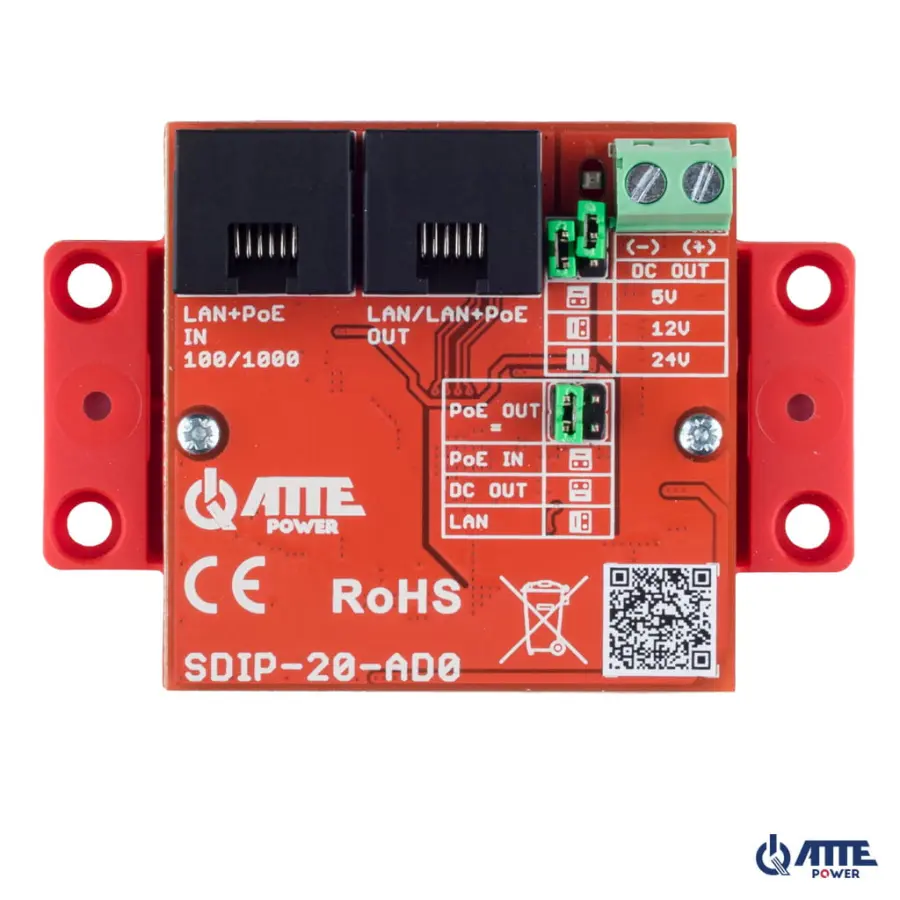

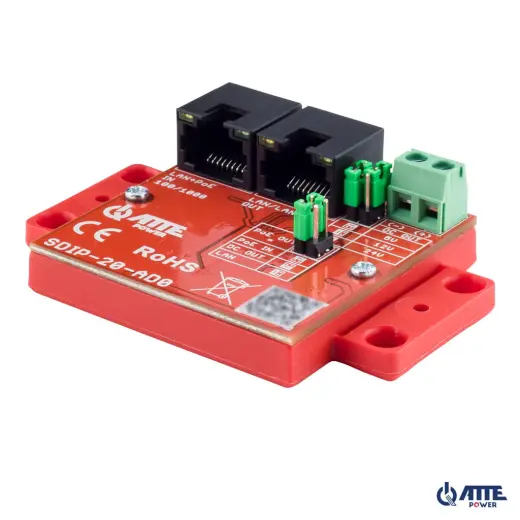

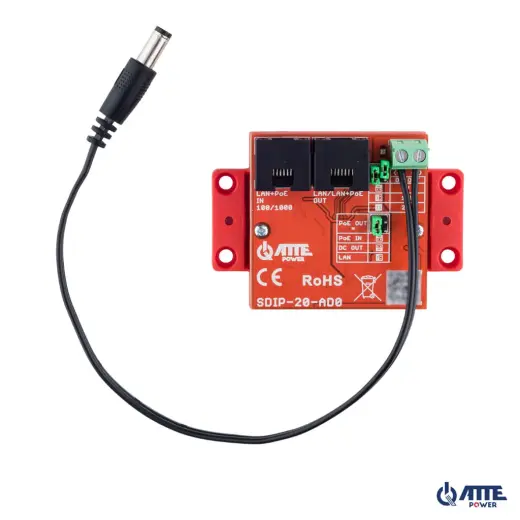

Provozní režim se mění nastavením příslušné kombinace jumperů.

První sada propojek umožňuje zvolit stejnosměrné výstupní napětí měniče 5 V, 12 V nebo 24 V, přičemž napětí se přivádí na šroubový konektor.

Druhá sada propojek řídí napětí na portu RJ45 PoE OUT. K dispozici jsou 3 možné konfigurace:

• PoE IN - vstupní napětí PoE přenášené na PoE OUT (44...56V)
• DC OUT - napětí z konektoru DC přenášené na výstup PoE (např. 24 V PoE)
• LAN - bez napájení PoE na výstupu

SDIP-20-AD0 kombinuje funkce všech měničů SDIP-12-XXX a lze jej použít jako alternativu k jakémukoli adaptéru tohoto typu. Kromě toho má měnič SDIP-20-AD0 větší výkonový rozpočet (20 W) než adaptéry řady SDIP-12-XXX.

Signalizaci provozního stavu zajišťují LED diody:

• LED PWR - přítomnost zdroje napájení
• LED diody v konektorech RJ45 - napájení PoE na portu

HLAVNÍ VLASTNOSTI:

• Možnost napájení 5 V, 12 V nebo 24 V pomocí krouceného páru kabelů
• Konfigurace výstupu pro nestandardní napájení PoE, např. 24V pasivní PoE
• maximální spotřeba energie 20 W
• vysoká energetická účinnost >90 %
• navržen pro sítě 10/100/1000Mbps
• kompatibilní s přepínači PoE 802.3af/at

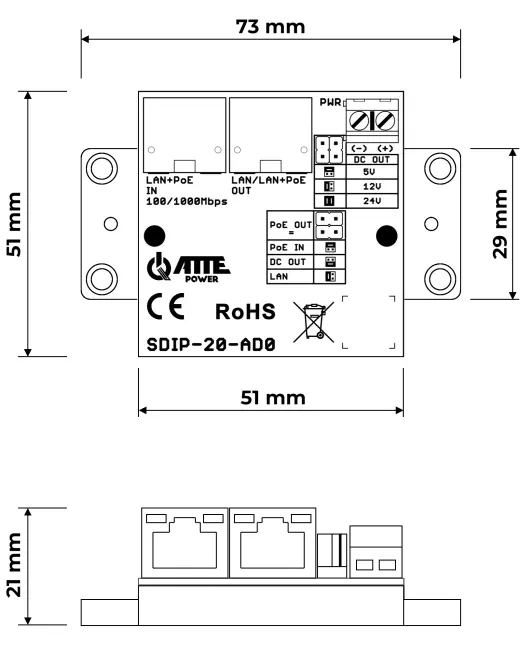

• malé rozměry jednotky pro instalaci v malých prostorech, např.: v základně kamery, na dveřní stanici.

Jednotka má stupeň krytí IP20, pro zajištění ochrany před povětrnostními vlivy a kondenzací je nutný vhodný kryt (minimálně IP44).

Pokud bude jednotka používána v malém prostoru, je možné rozříznout a zlomit montážní držáky kolébky, aby se zmenšily rozměry modulu.

SDIP-20-AD0 je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:

• s montážními čepy na 10,8 mm mřížce, které se používají ve všech skříních ABOX.
• s montážními čepy pro 19" a 10" rackové adaptéry
• přišroubováním přes další otvory k libovolnému rovnému povrchu.
• Pomocí přídavného adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN).

Poznámky k instalaci

• před připojením zařízení zkontrolujte, zda je konfigurace propojky správná.
• Celkový výkon měniče je 20 W, který se používá pro stejnosměrné napájení a napájení PoE.
• před připojením přijímače se ujistěte, jaká je správná úroveň napětí PoE a na které páry má být napájení přivedeno.
• celkový příkon přijímačů připojených k adaptéru nesmí překročit příkon nabízený vypínačem.
• V případě nedostatečného napájení na portu PoE IN doporučujeme použít jako přepínač napájení libovolný model z řady ATTE, např. IPB 5-10.

Příklady použití

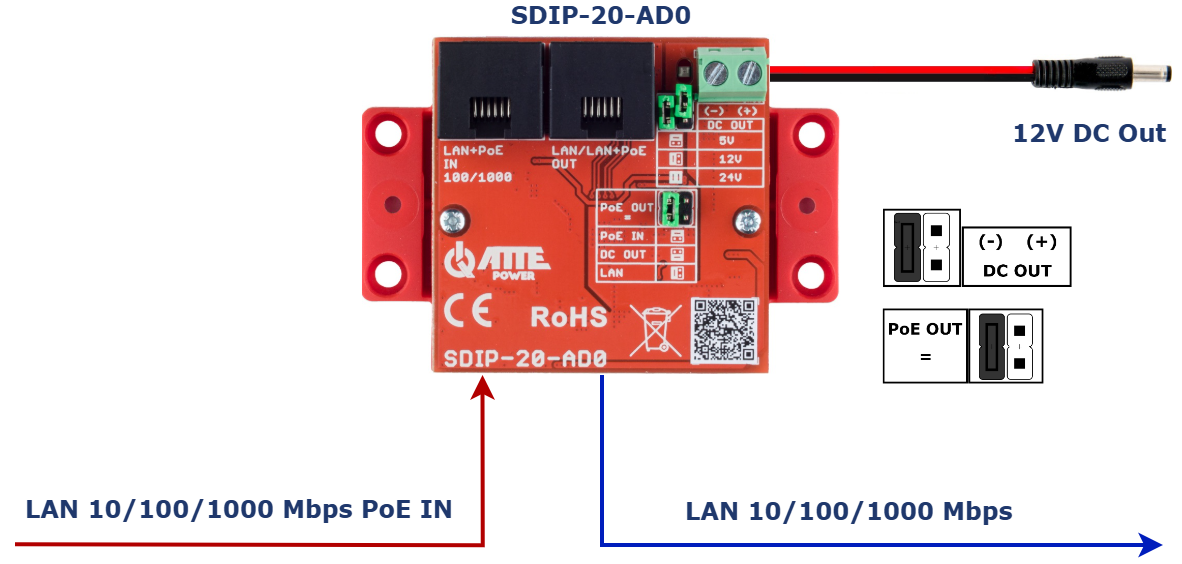

Tovární konfigurace SDIP-20-AD0 - výstup nastaven na 12V a LAN.

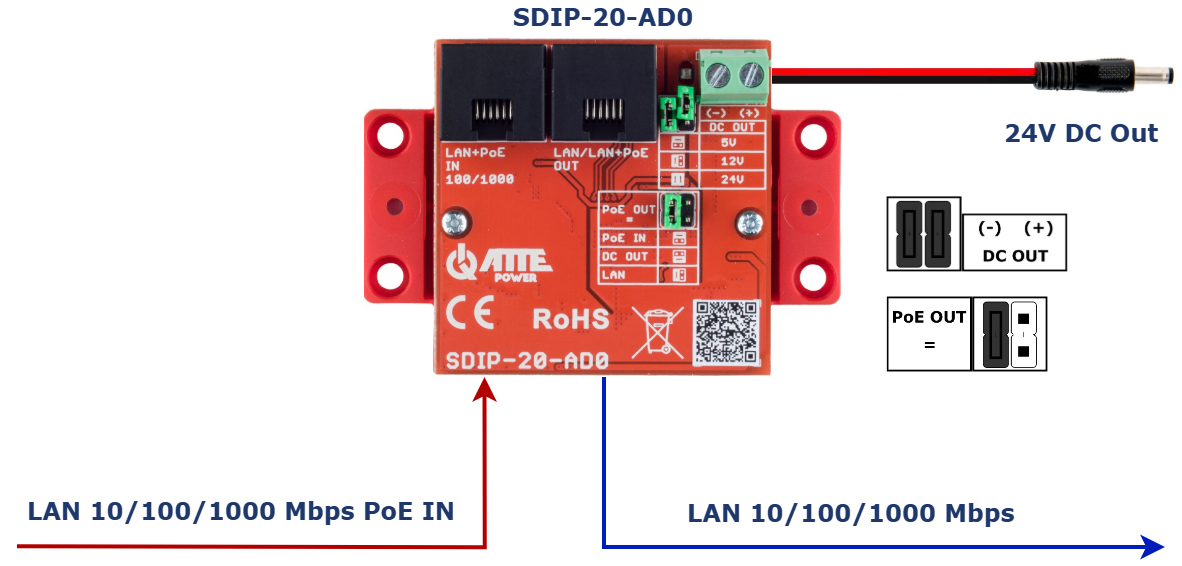

Základní konfigurace SDIP-20-AD0 - výstup nastaven na 24 V a LAN.

Základní konfigurace SDIP-20-ADO - výstup nastaven na 12V a LAN+PoE

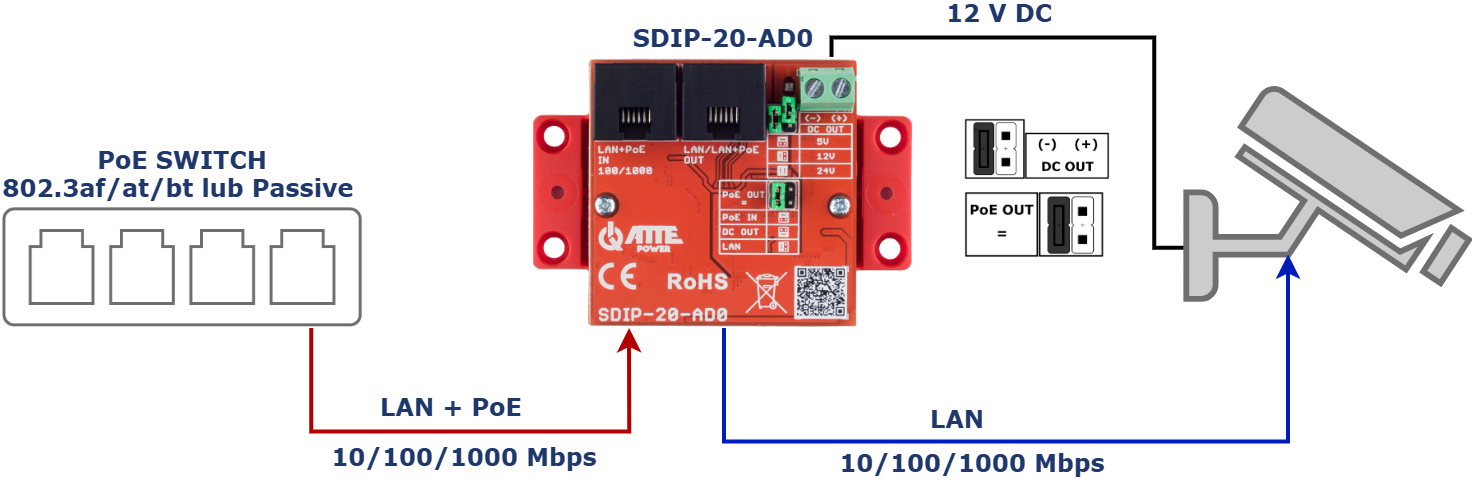

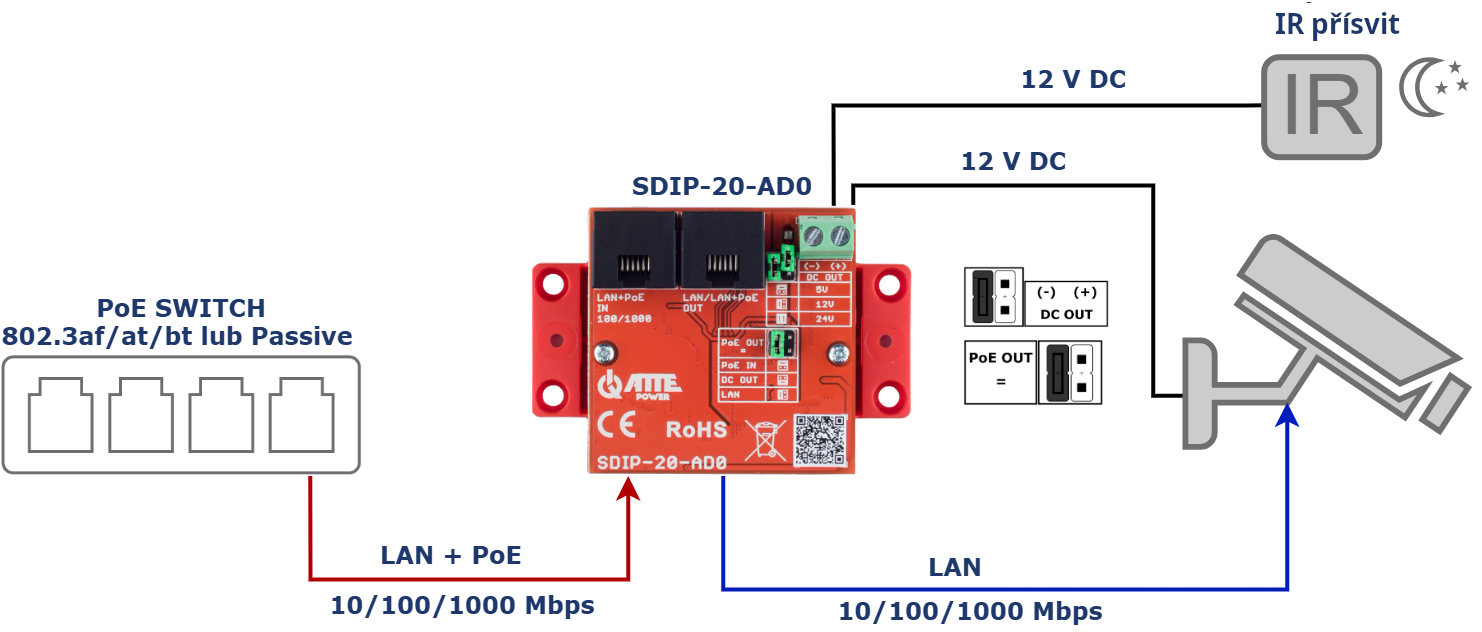

Příklad použití SDIP-20-AD0 k napájení IP PoE kamery a IR přísvitu prostřednictvím jediného UTP kabelu.

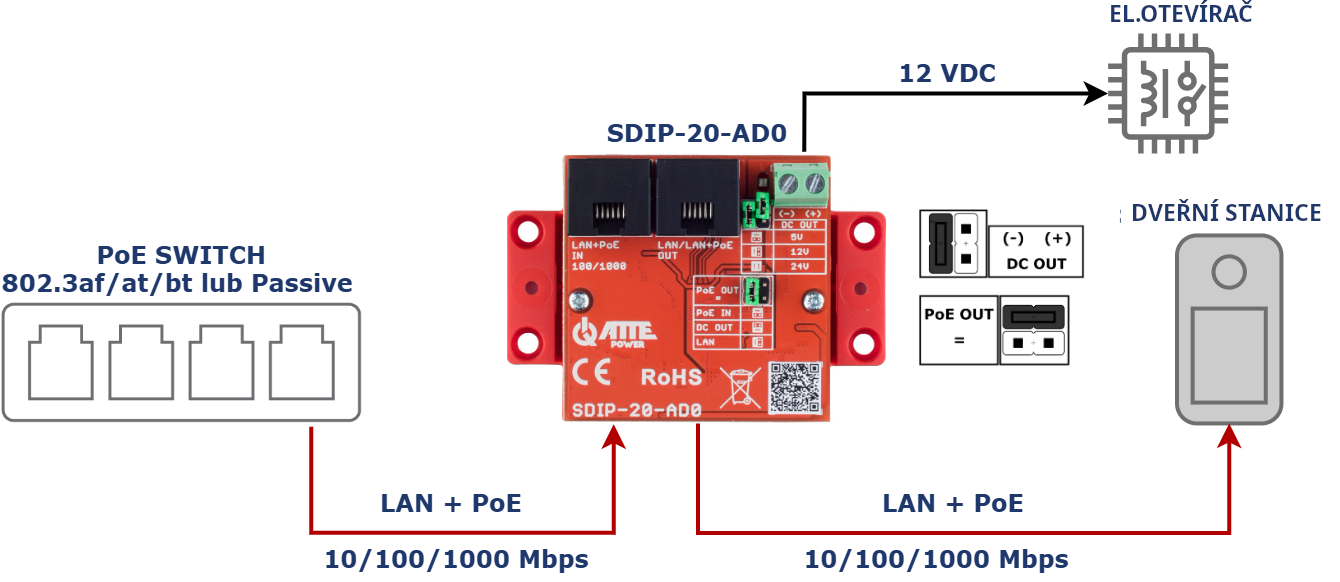

Příklad použití SDIP-20-AD0 pro napájení dveřní stanice a elektrického otvírače dveříjedním kabelem UTP.

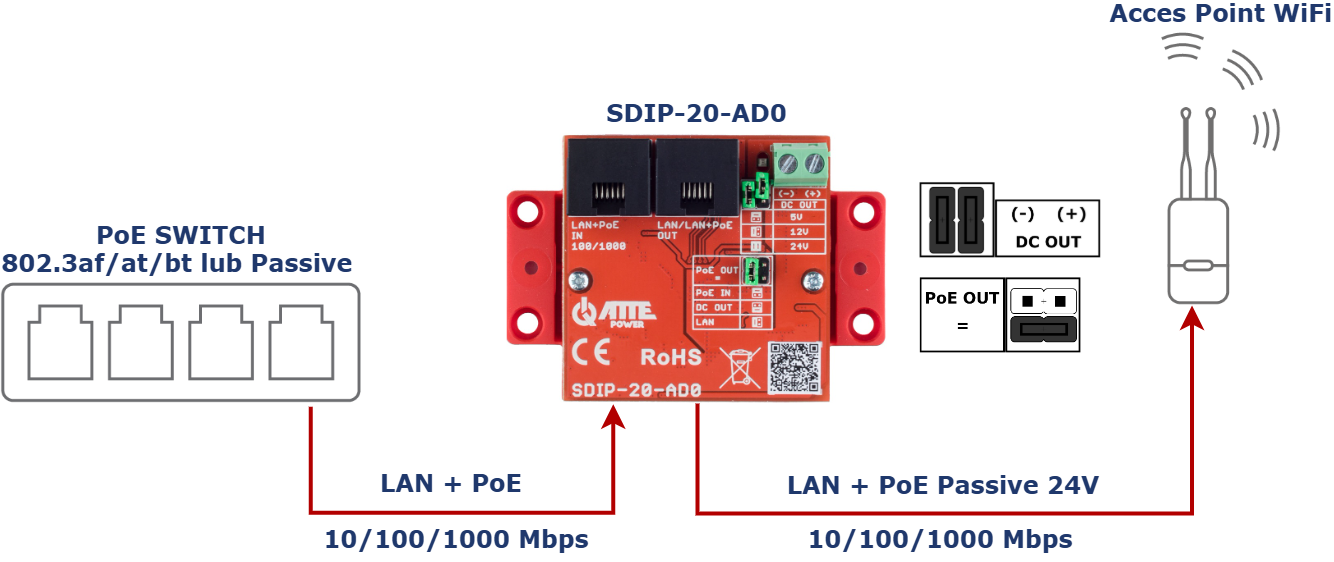

Příklad použití SDIP-20-AD0 k napájení přístupového bodu WiFi na 24V PoE.
