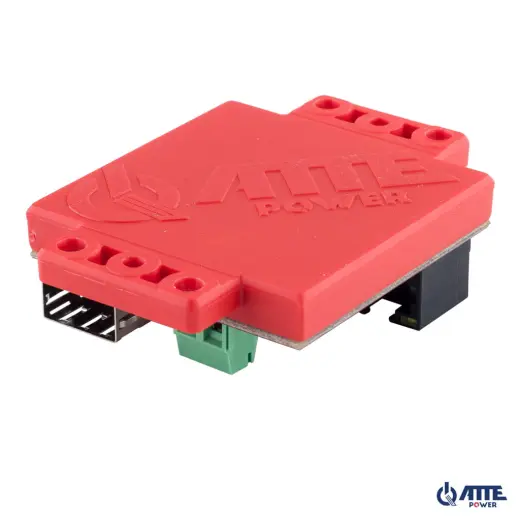

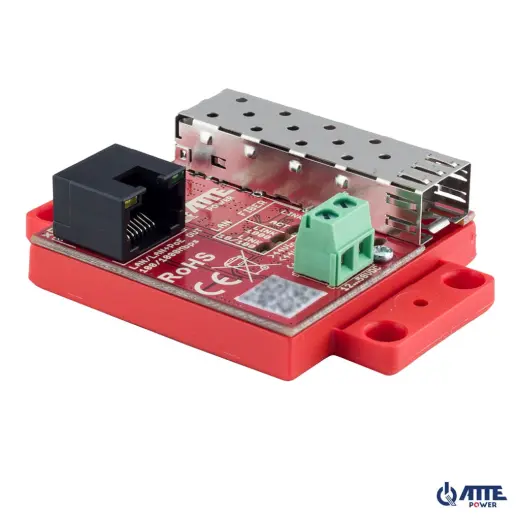

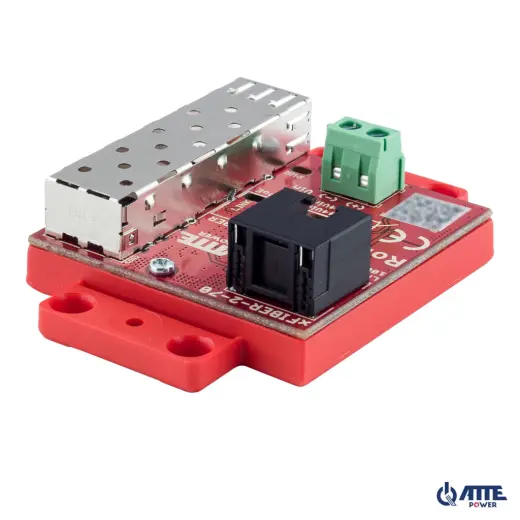

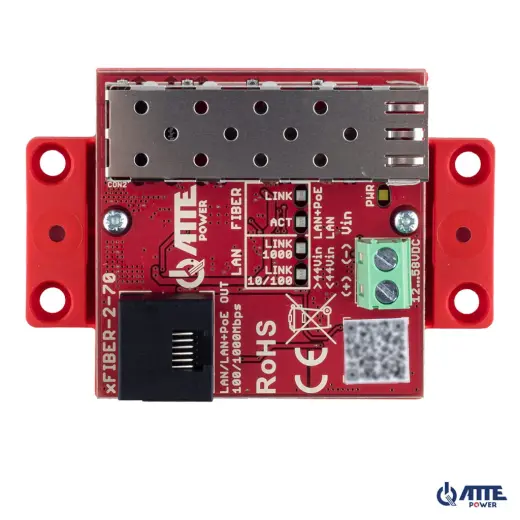

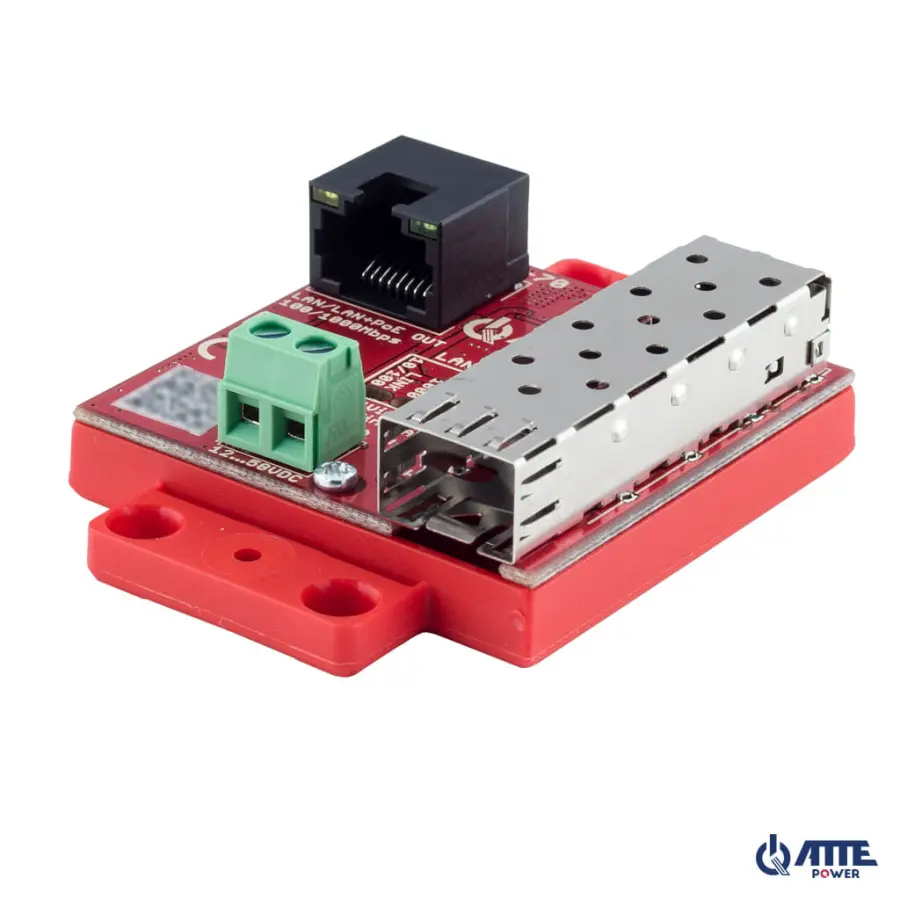

XFIBER-2-70

Gigabitový ethernetový media konvertor - SFP, PoE OUT 802.3at/af/passive. 1x LAN 10/100/1000 Mb/s a 1x SFP 1000 Mb/s

HLAVNÍ VLASTNOSTI:

• 10/100/1000 autonegotiation na portu LAN + PoE
• napájení přes šroubový konektor (Vin) široký rozsah vstupního napětí
• snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
• velmi nízká spotřeba energie (< 1,5 W)
• malá velikost modulu

xFIBER-2-70 je konvertor Gigabit Ethernet - SFP určený pro systémy IP CCTV. Umožňuje změnu přenosového média z měděného krouceného páru UTP na optické vlákno a naopak. Pomocí libovolné vložky SFP kompatibilní s IEEE 802.3z je možné přizpůsobit parametry optické cesty požadavkům instalace (např. provoz s jednovidovými nebo mnohovidovými optickými vlákny).

V kombinaci s napájecími zdroji APS/AUPS a extendery APT/xPoE umožňuje snadnou výstavbu distribučních bodů pro rozsáhlé instalace CCTV založené na optické kabeláži.

Modul lze napájet pouze přes šroubový konektor s napětím v rozsahu 12-58 VDC. Gigabitový port LAN může podporovat zařízení napájená PoE.

pracující ve standardu 802.3af/at a PASSIVE (pro Vin >44VDC). Po připojení přijímače se automaticky identifikuje a vybere příslušný standard napájení PoE.

Díky malým rozměrům lze zařízení instalovat do libovolné skříně, avšak nejvhodnější způsob montáže je do vyhrazených skříní a montážních desek řady ABOX, které jsou vybaveny systémovými děrovacími otvory v rastru 10,8 mm. Toto systémové řešení umožňuje montáž vybraného zařízení ve svislé nebo vodorovné poloze do libovolné děrované části skříně nebo montážní desky.

Poznámka: Vložky SFP je třeba zakoupit zvlášť (ATTE je nemá na skladě) nefunguje s vložkami SFP IEEE 802.3u 100Base-FX.

Příklady použití

Příklad použití xFIBER-2-70 jako distribučního bodu pro jednu PoE IP kameru

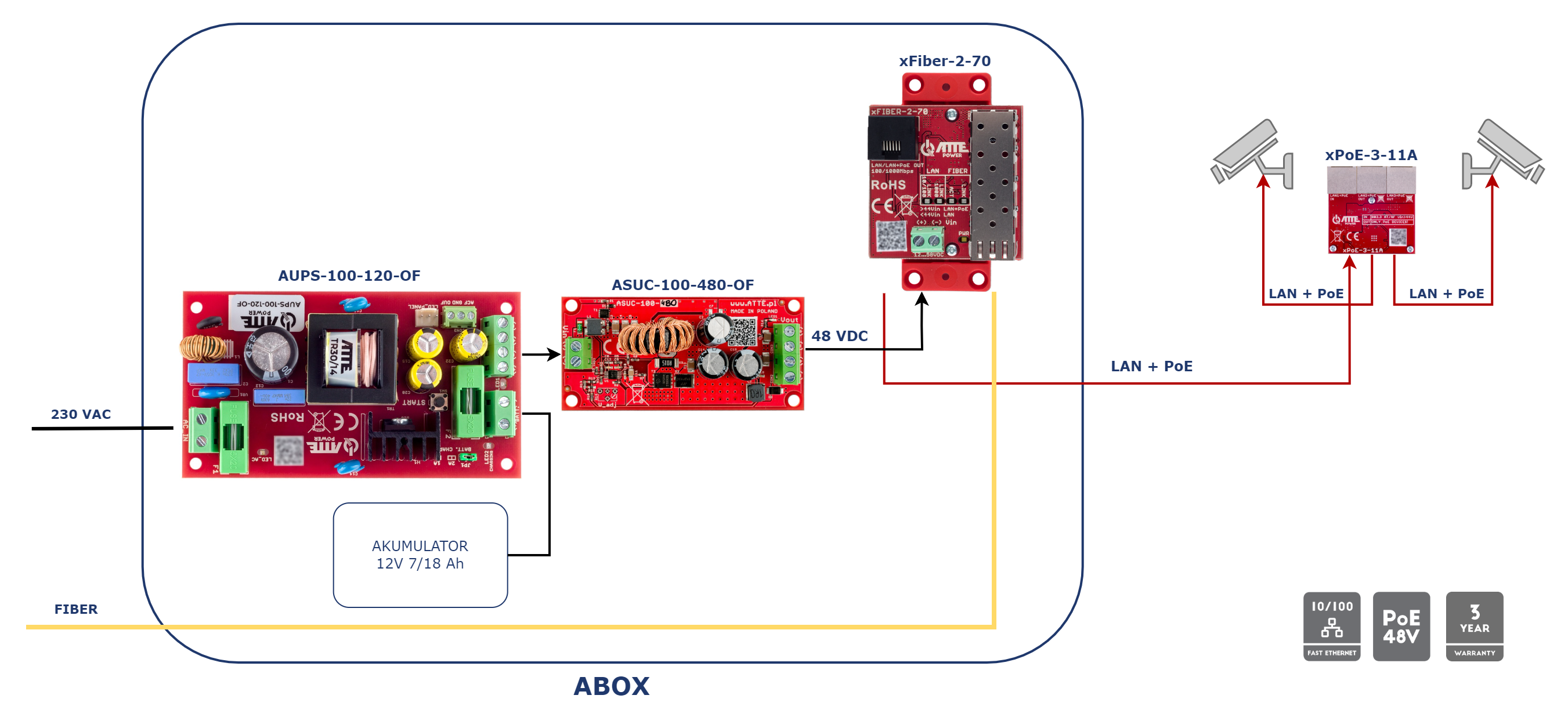

Příklad použití xFIBER-2-70 a xPoE-3-11A v distribučním bodě se záložním napájením
