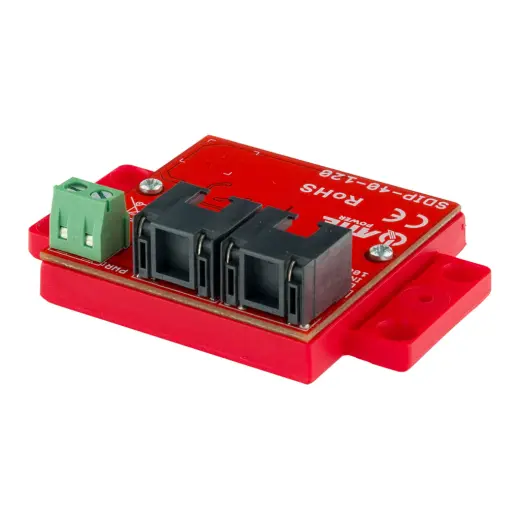

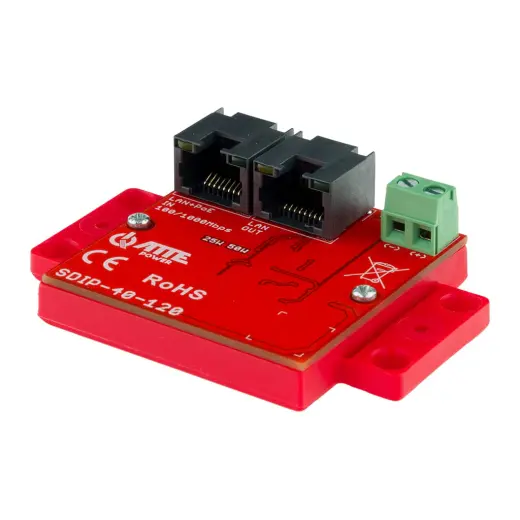

SDIP-40-120

Primární použití zařízení pro napájení zařízení, jako jsou:

• NVR s diskem
• kamery v kombinaci s IR přísvitem, signalizačním zařízením, mikrofonem nebo reproduktorem.
• IP video dveřní stanice s elektrickým otevíráním dveří

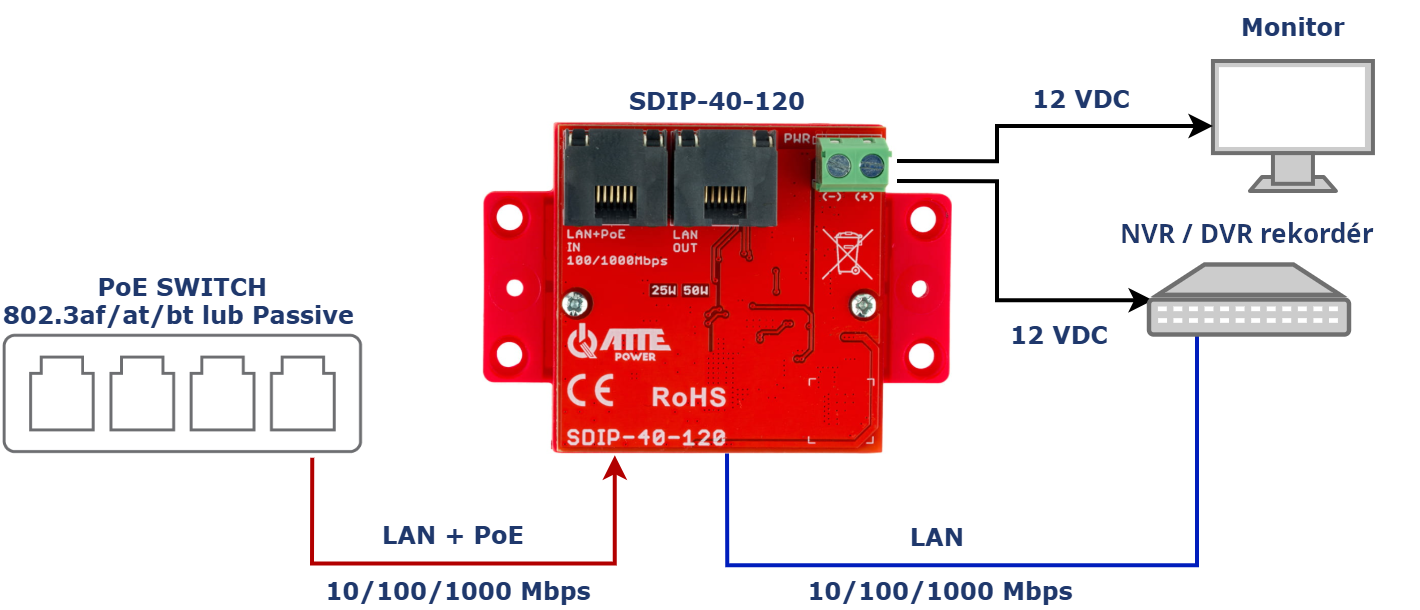

• monitor kamery napájený z 12V
• nestandardní zařízení PoE (např. zařízení, která nejsou kompatibilní se standardem 802.3af/at).

Rozdělovač SDIP-40-120 lze použít jako alternativu k měniči SDIP-12-121, pokud je požadován vyšší výkon než 12 W. Maximální výkon zařízení je 40 W, přičemž jej lze dočasně zatížit výkonem 50 W.

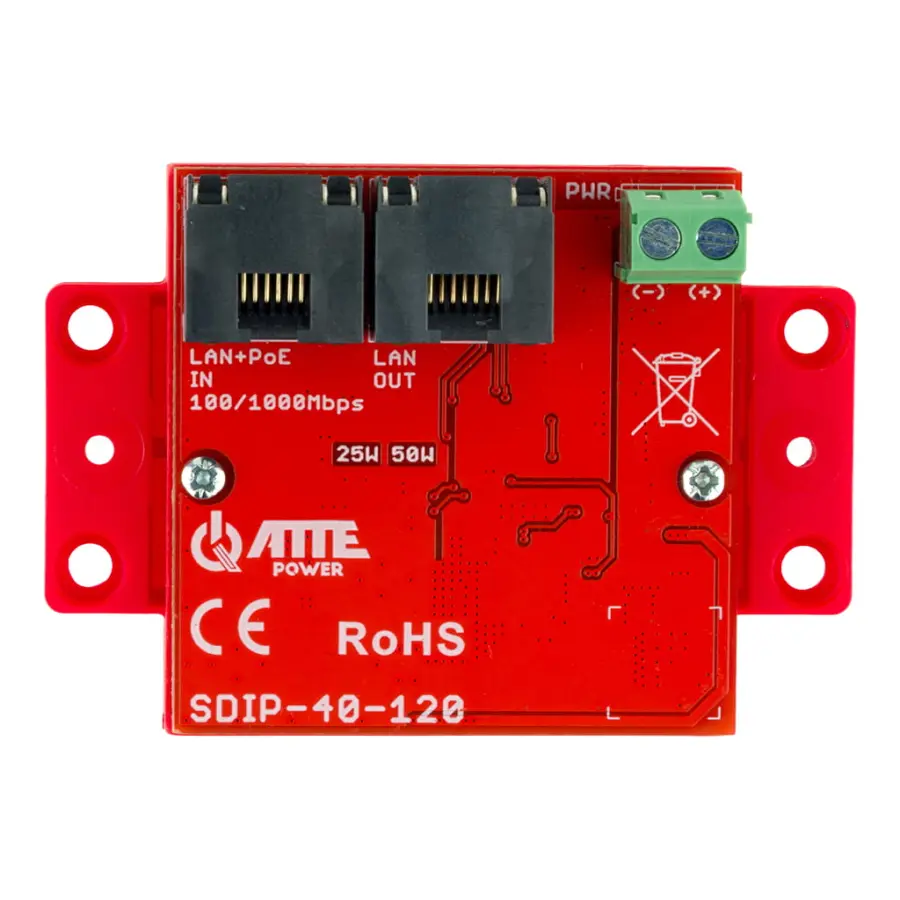

Identifikační standard PoE, provozní stav a dostupné napájení přijímačů jsou indikovány pomocí LED:

• LED PWR - přítomnost zdroje napájení
• LED na konektorech LAN - přítomnost napájení PoE na portu
• LED 25W - napájení zařízení z portu LAN+PoE IN ve standardu 802.3at až do 25 W na šroubovém konektoru.
• LED 50W - napájení zařízení z portu LAN+PoE IN ve standardu 802.3bt až do 50W na šroubovém konektoru.

HLAVNÍ VLASTNOSTI:

• velký rozsah výkonu (40 W)

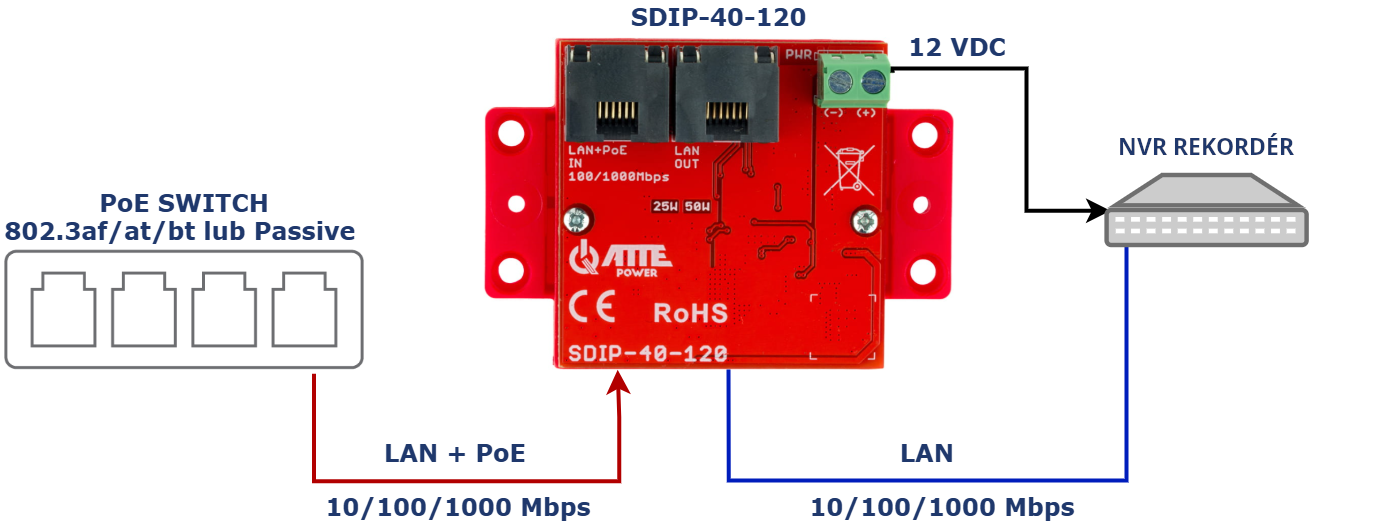

• možnost napájení rekordéru 12 V pomocí PoE 802.3bt nebo přepínače ATTE
• Napájení pomocí přepínače PoE ve standardu 802.3af/at/bt nebo PoE Passive
• vysoká energetická účinnost >90 %

• navržen pro sítě 10/100/1000Mbps
• malé rozměry jednotky pro instalaci do malých skříní.

Jednotka má stupeň krytí IP20, pro zajištění ochrany před povětrnostními vlivy a kondenzací je nutný vhodný kryt (minimálně IP44).

Pokud bude jednotka používána v malém prostoru, je možné rozříznout a zlomit montážní držáky kolébky, aby se zmenšily rozměry modulu.

SDIP-40-120 je vybaven univerzální montážní základnou, která umožňuje montáž několika způsoby:

• s montážními čepy na 10,8 mm mřížce, které se používají ve všech skříních ABOX.
• s montážními čepy pro 19" a 10" rackové adaptéry
• přišroubováním přes další otvory k libovolnému rovnému povrchu.
• Pomocí přídavného adaptéru ADD-TH35 lze modul namontovat na lištu TH35 (DIN).

Poznámky k instalaci

• Maximální okamžitý výkon SDIP-40-120 je 50 W, trvalý výkon je 40 W.
• Měnič lze používat zaměnitelně s adaptérem SDIP-12-121.
• Rozbočovač nemá na výstupu RJ45 napájení PoE.
• je důležité zajistit, aby napájecí přepínač PoE měl dostatečný výkon na port pro přijímače.

Příklady aplikací

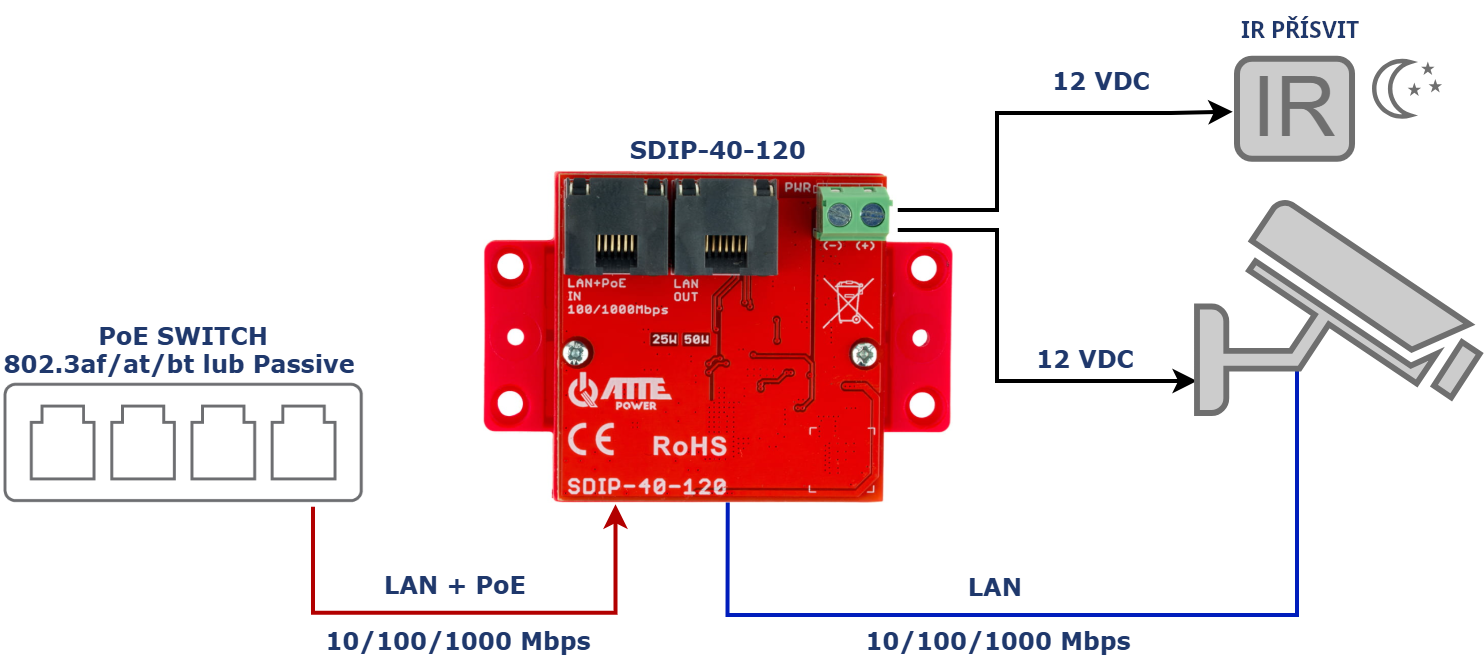

Příklad použití SDIP-40-120 k napájení IP kamery spolu s IR přísvitem.

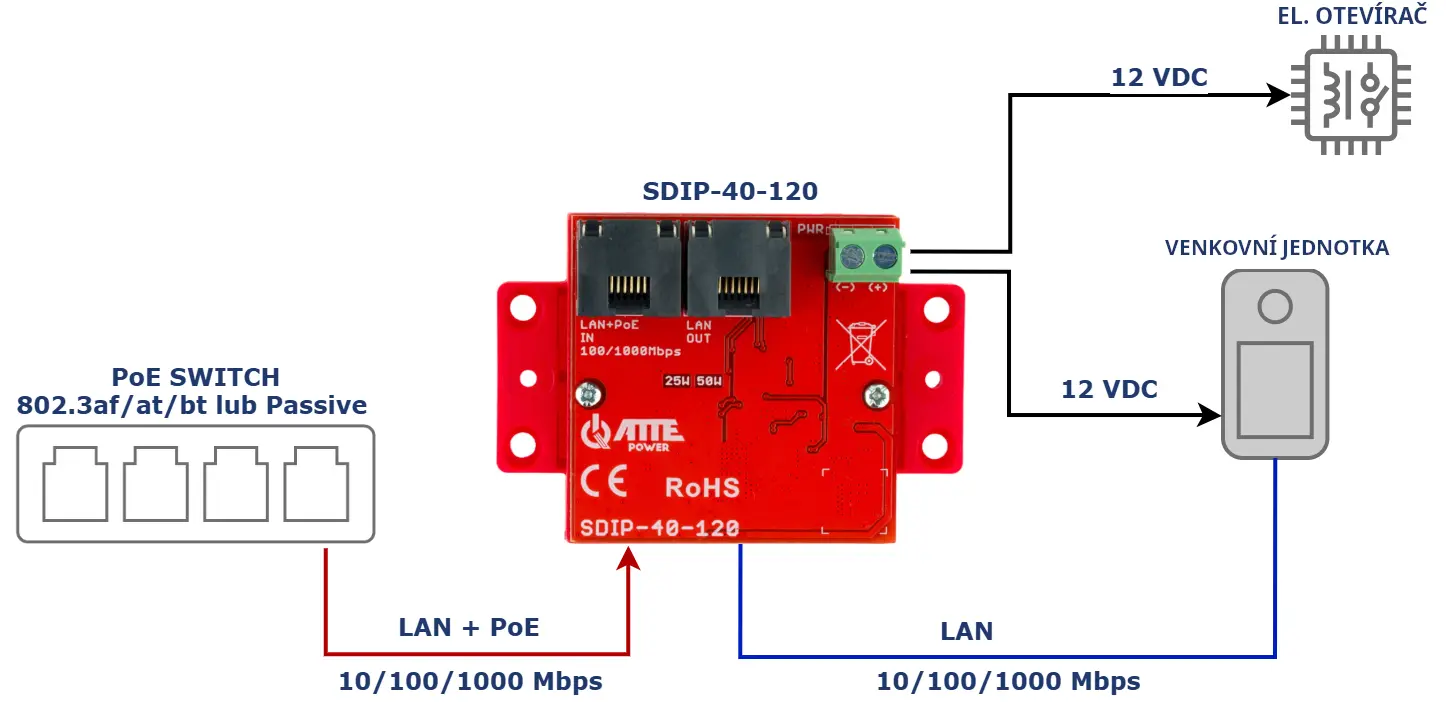

Příklad použití SDIP-40-120 pro napájení elektrického otvírače dveří a dveřní stanice na jednom kabelu UTP.
