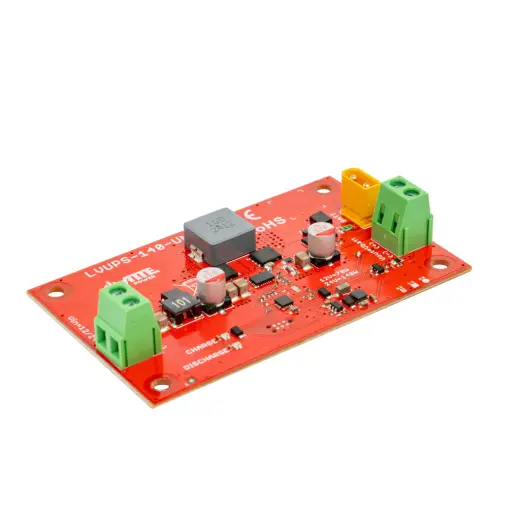

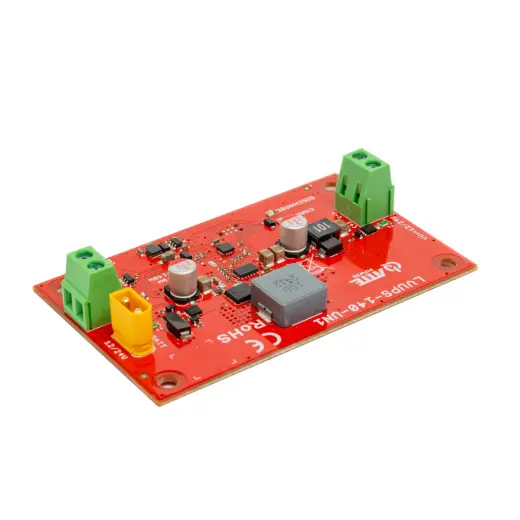

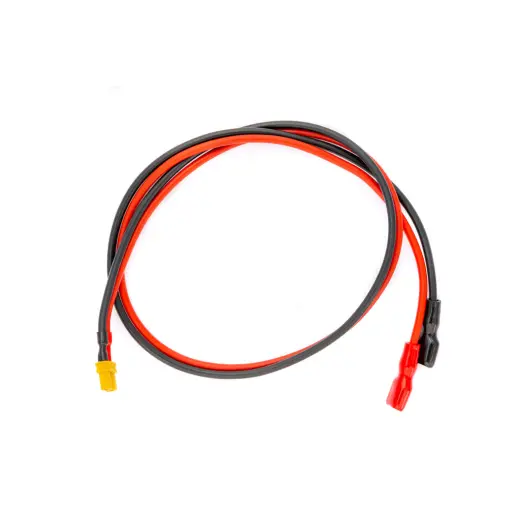

LVUPS-140-UN1-OF

LVUPS-140-UN1-OF je univerzální vyrovnávací modul určený pro použití v 12V nebo 24V instalacích ve vozidlech. Umožňuje připojit další baterii ke stávající instalaci ve vozidle a současně napájet výstupní zařízení, jako jsou mobilní rekordéry nebo IP kamery.

Hlavním úkolem modulu je zajistit, aby síťové zařízení fungovalo i po vypnutí vozidla. Díky tomu je možné provádět monitorování jak za jízdy, tak ve stojícím stavu, aniž by hrozilo vybití hlavní baterie vozidla.

Primární použití:

• Mobilní monitorování v osobních a nákladních vozidlech
• Videodohled stavebních strojů
• Monitorování provozu vysokozdvižných vozíků, nakladačů, bagrů
• Dodávky telemetrických a bezpečnostních systémů pro vozový park

Modul LVUPS-140-UN1-OF automaticky detekuje provozní stav vozidla (zapalování/odpočinek) na základě napájecího napětí. Během provozu vozidla se přídavná baterie nabíjí a po zastavení vozidla přebírá funkci zdroje napájení pro připojená zařízení.

Systém může pracovat s 12V nebo 24V instalací. V závislosti na typu připojené baterie je na výstupu měniče k dispozici stejné napětí jako v přídavné baterii.

Signalizaci na zařízení zajišťují dvě LED diody (CHARGE a DISCHARGE), které ukazují, v jakém provozním stavu se zařízení nachází, a aktuální nabití baterie.

LED CHARGE - detekce nabíjecího napětí na konektoru Vin

• Modrá - konfigurace měniče
• Zelená (LED bliká) - baterie je nabitá
• Zelená - vysoká úroveň nabití baterie
• Žlutá - průměrná úroveň nabití baterie
• Červená - nízké nabití baterie
• Červená (LED bliká) - žádné vstupní napětí

LED DISCHARGE - Žádné vstupní napětí Vin (provoz na baterie):

• Zelená - vysoká úroveň nabití baterie
• Žlutá - průměrná úroveň nabití baterie
• Červená - nízké nabití baterie
• Červená (LED bliká) - baterie není k dispozici

Při běžném provozu by měla svítit pouze jedna LED dioda. Při provozu z přídavné baterie, konfiguraci nebo restartování převodníku však mohou svítit dvě LED diody.

HLAVNÍ VLASTNOSTI:

• možnost vytvoření nárazníkového systému ve vozidlech.
• zajištění provozu zařízení po vypnutí motoru bez vybití hlavního akumulátoru.
• automatická detekce napájení minimalizuje rušení instalace ve vozidle.
• Provoz 12V a 24V systémů
• výstupní výkon až 140 W (pro konfiguraci 24V/24V)
• jasná indikace provozního režimu a stavu nabití baterie
• široký rozsah provozních teplot (-25°C...+65°C)

LVUPS-140-UN1-OF je spolehlivé řešení, které vyniká flexibilitou, vysokým výkonem a inteligentní správou energie. Zajišťuje stabilní napájení klíčových systémů ve vozidle a chrání hlavní baterii před vybitím.

• Od ostatních řešení se liší schopností pracovat s 12V i 24V instalacemi, vysokým výstupním výkonem a jasnou signalizací LED.
• Díky své vysoké účinnosti umožňuje, aby poháněné zařízení běželo dlouhou dobu v klidu.
• Poskytuje plnou ochranu a stabilitu napájení pro zařízení ICT ve vozidle.
• Pomáhá chránit majetek a provádět nepřetržité monitorování - i když je v klidu.

Lze jej namontovat kdekoli v instalaci vozu. Automaticky detekuje stav zapalování a nabíjí baterii během jízdy. Nevyžaduje další řídicí signály, což minimalizuje zásahy do instalace vozidla.

Konstrukce OF (Open Frame) umožňuje zabudovat zařízení do libovolné skříně, ale nejvhodnější je použít speciální skříně a montážní desky řady ABOX se speciálním vzorem otvorů v mřížce 10,8 mm. Ten je kompatibilní s roztečí montážních otvorů vestavěných modulů. Toto systémové řešení umožňuje montáž vybraných zařízení ve svislé nebo vodorovné poloze do libovolné děrované části skříně nebo montážní desky.

Poznámky k instalaci

• Modul lze připojit kdekoli v instalaci, čímž se minimalizuje zásah do konstrukce vozidla.
• Nabíjecí proud baterie se rovná maximálnímu proudu minus výstupní odběr. Se zvyšujícím se napětím baterie se nabíjecí proud snižuje.
• Výkonu 140 W lze dosáhnout pouze s 24V instalací a 24V baterií.

Příklady aplikací

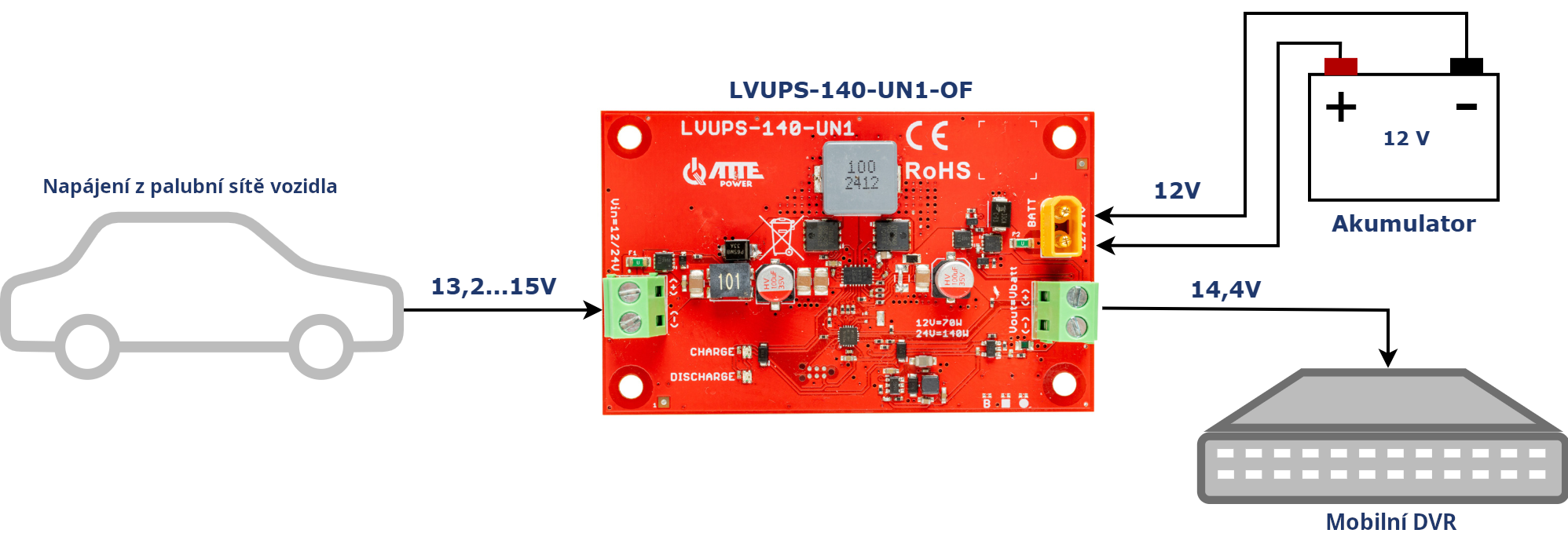

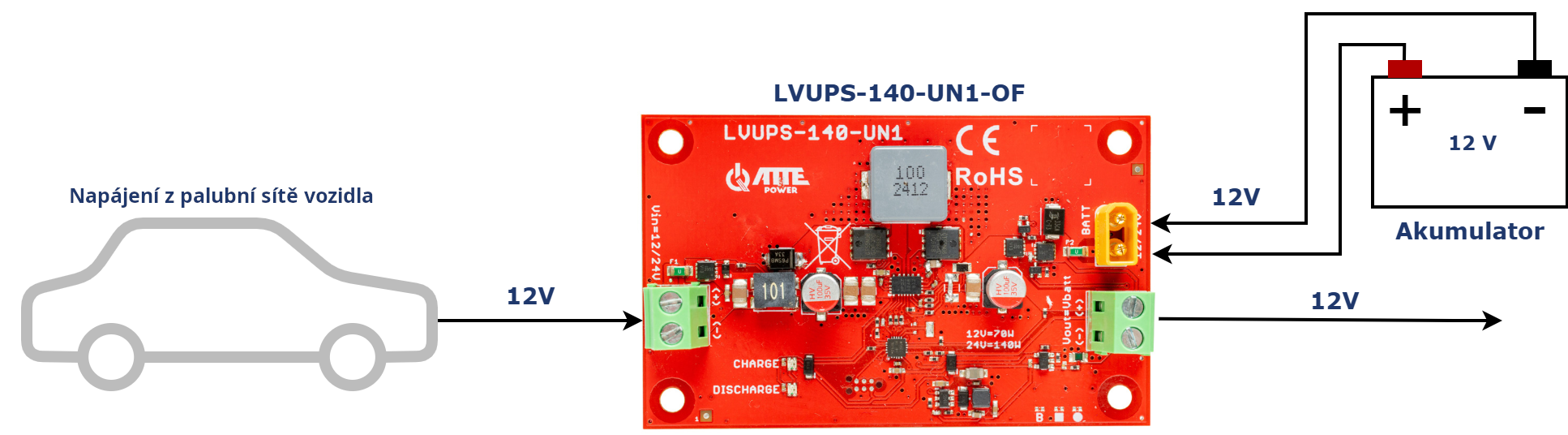

Příklad použití LVUPS-140-UN1-OF pro napájení mobilního rekordéru s jednou připojenou 12V baterií.

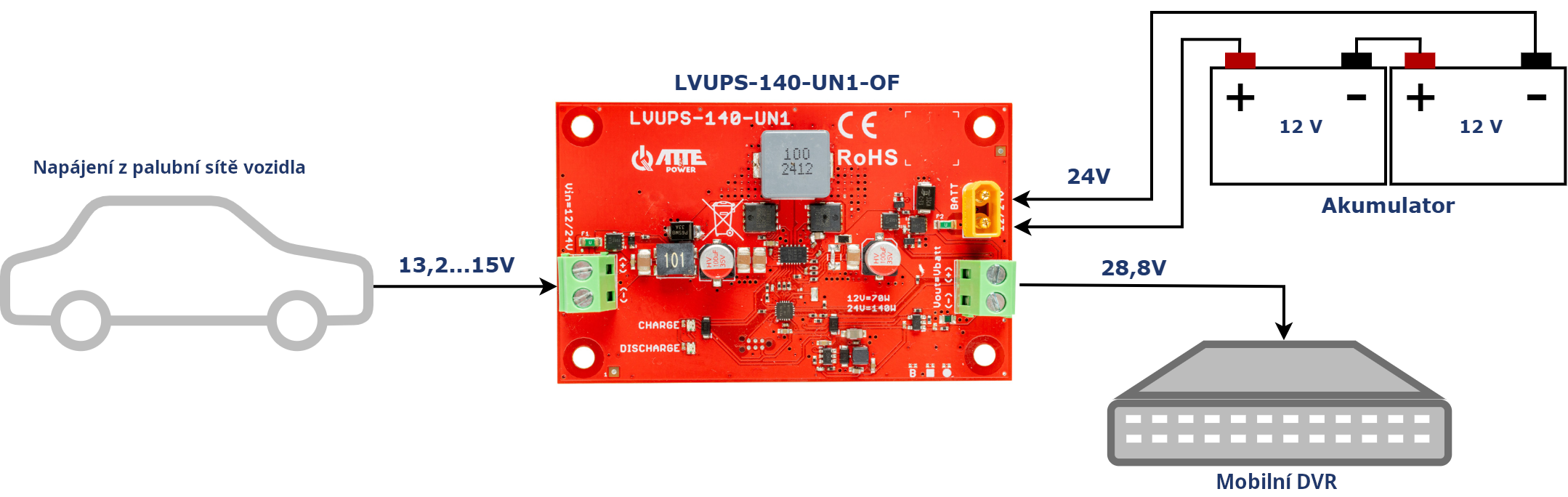

Příklad použití LVUPS-140-UN1-OF pro napájení mobilního rekordéru se dvěma sériově zapojenými 12V bateriemi.

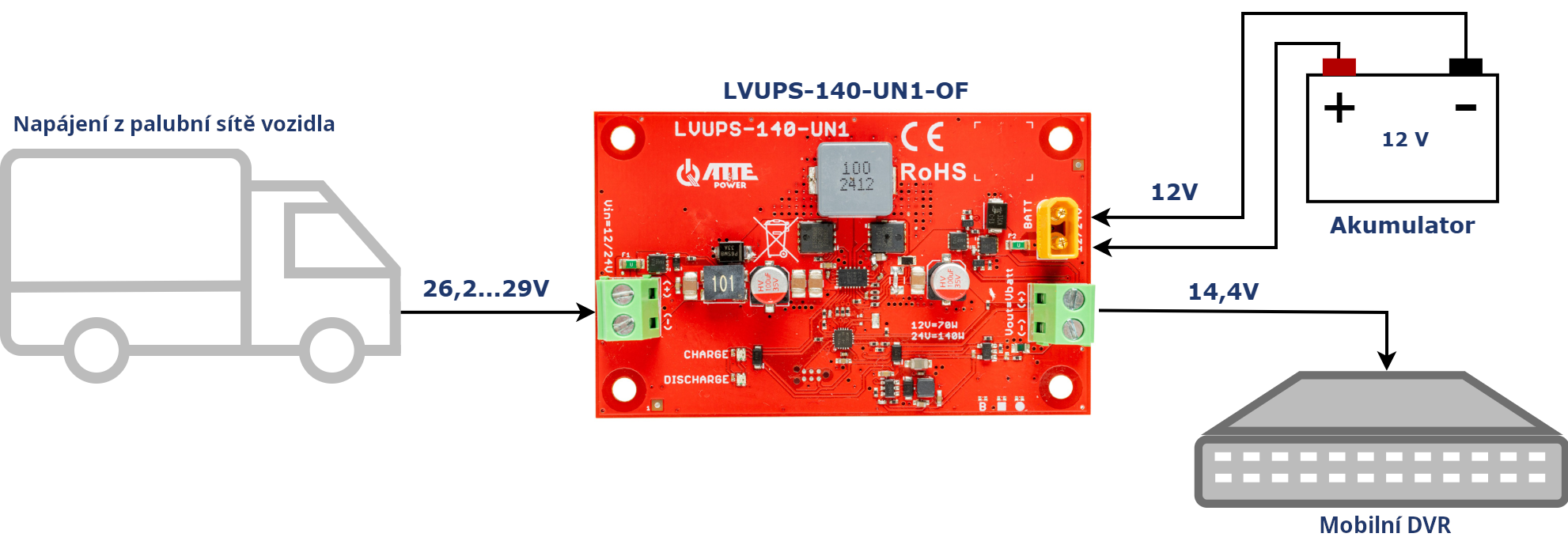

Příklad použití LVUPS-140-UN1-OF pro napájení mobilního rekordéru s jednou připojenou 12V baterií a napájením z instalace nákladního automobilu.

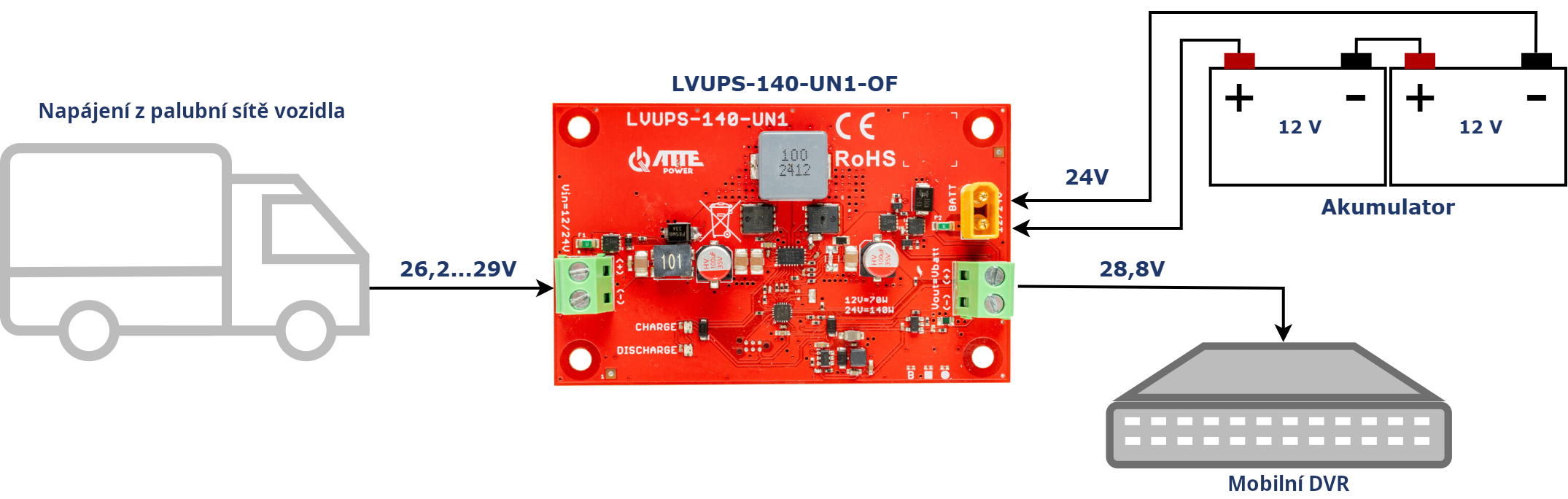

Příklad použití LVUPS-140-UN1-OF pro napájení mobilního rekordéru dvěma sériově zapojenými 12 V bateriemi napájenými z instalace nákladního automobilu.

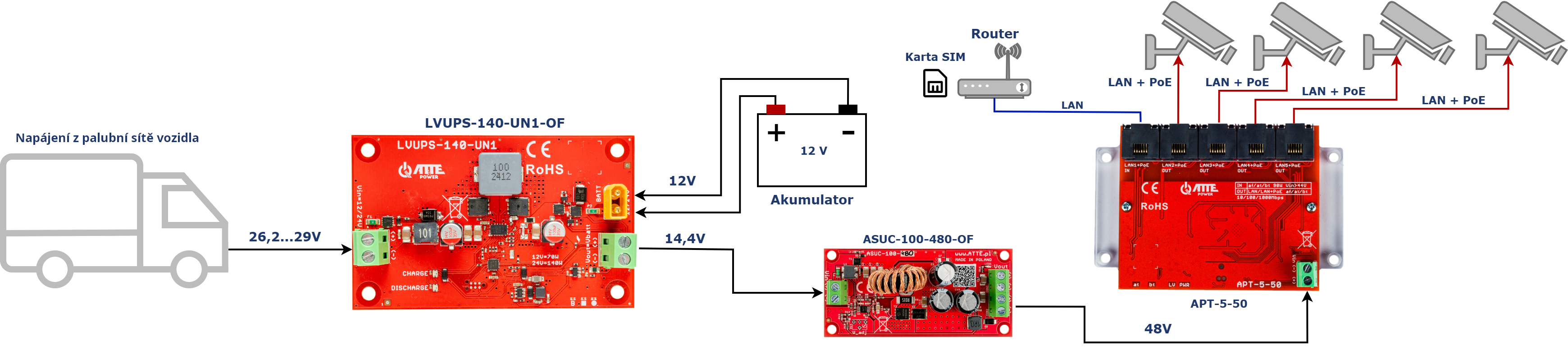

Příklad sady pro napájení 4 IP kamer PoE s připojeným routerem LTE pro montáž na nákladní vozidlo.

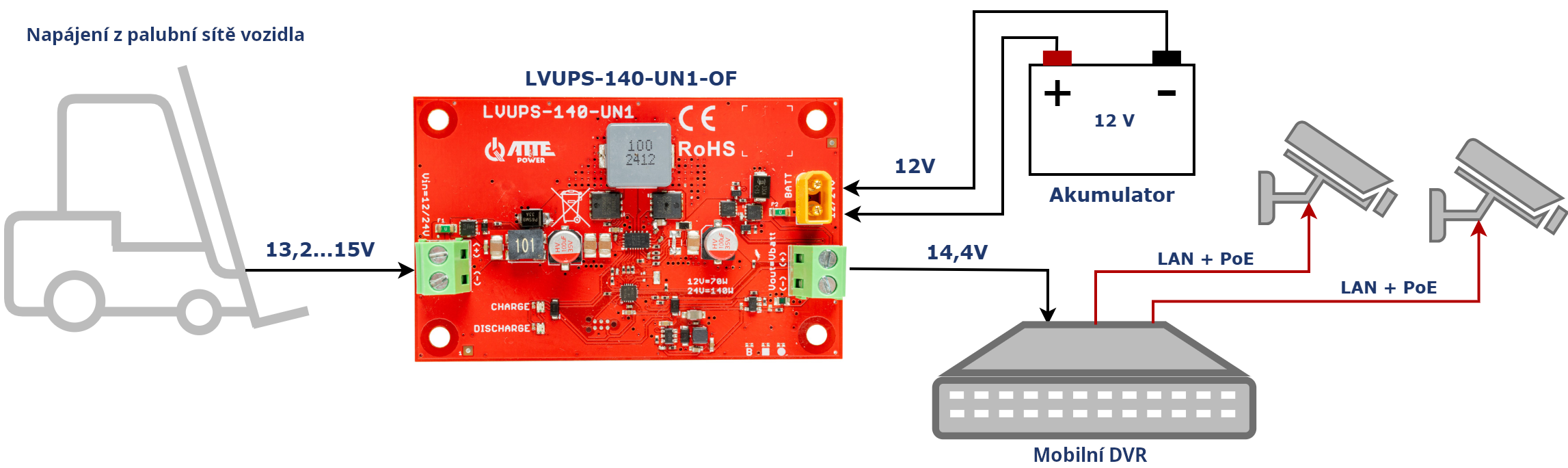

Příklad napájení 2 IP kamer PoE a mobilního DVR z vysokozdvižného vozíku.

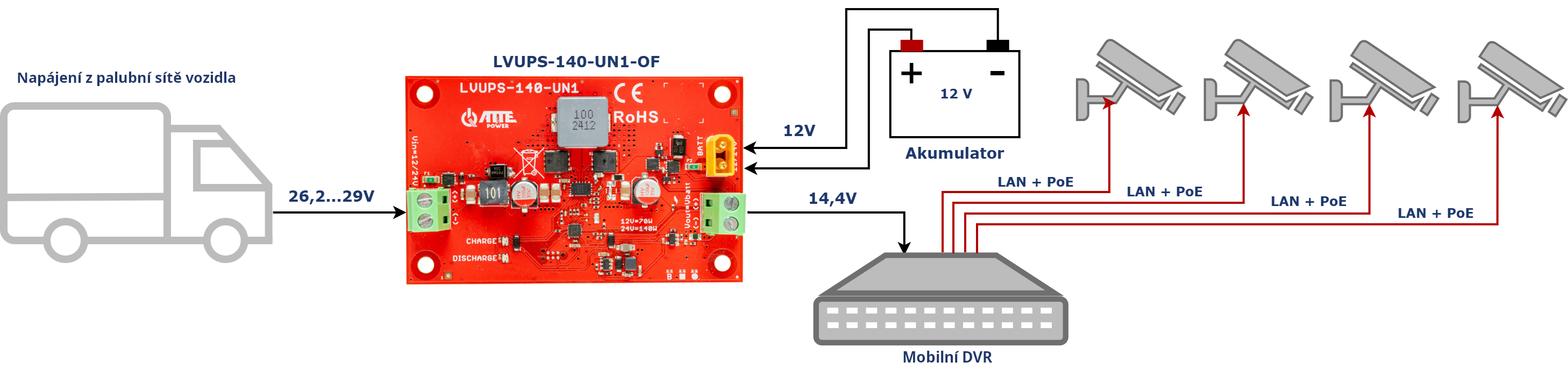

Příklad napájení 4 IP kamer PoE a mobilního DVR z instalace v nákladním automobilu.
