IP-8-20-H

Sada až 8 IP kamer, ve vnitřním krytu ABOX-H (prostor pro NVR), 96W napájecí zdroj, 10portový PoE switch (8xPoE 10/100Mbps + 2xGigabit Uplink), elektronické pojistky.

HLAVNÍ VLASTNOSTI:

• podpora kamer 4K Ultra HD
• Napájení pro 8 přijímačů PoE 802.3at/af nebo PASSIVE
• elektronická pojistka nezávisle pro každý kanál PoE (automatický návrat)
• Možnost vypnutí napájení na portech PoE Jasná optická indikace stavu napájení a přenosu dat
• Výkon až 40 W na portech PoE (LAN_1 až LAN_8)
• snadné a rychlé uvedení do provozu bez konfigurace parametrů
• vysoká účinnost napájecího modulu (>90 %).
• snadná a rychlá údržba instalace díky modulární konstrukci.
• snadné rozšíření a škálování systému připojením dalších přepínačů řady xPoE/IP a IPB/IPUPS.
• instalace modulů v jakékoli otevřené části skříně (mřížkový systém).
• prostor pro videorekordér (NVR)
• možnost uchovávat zásobu kabelů uvnitř skříně.

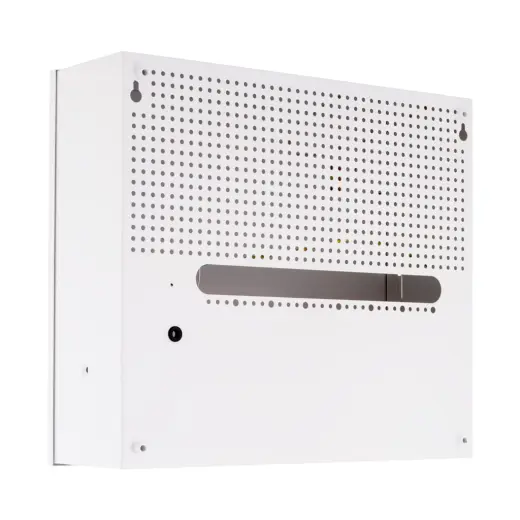

• kabelové vstupy v zadní části skříně
• vzdálenost od stěny/montážního povrchu

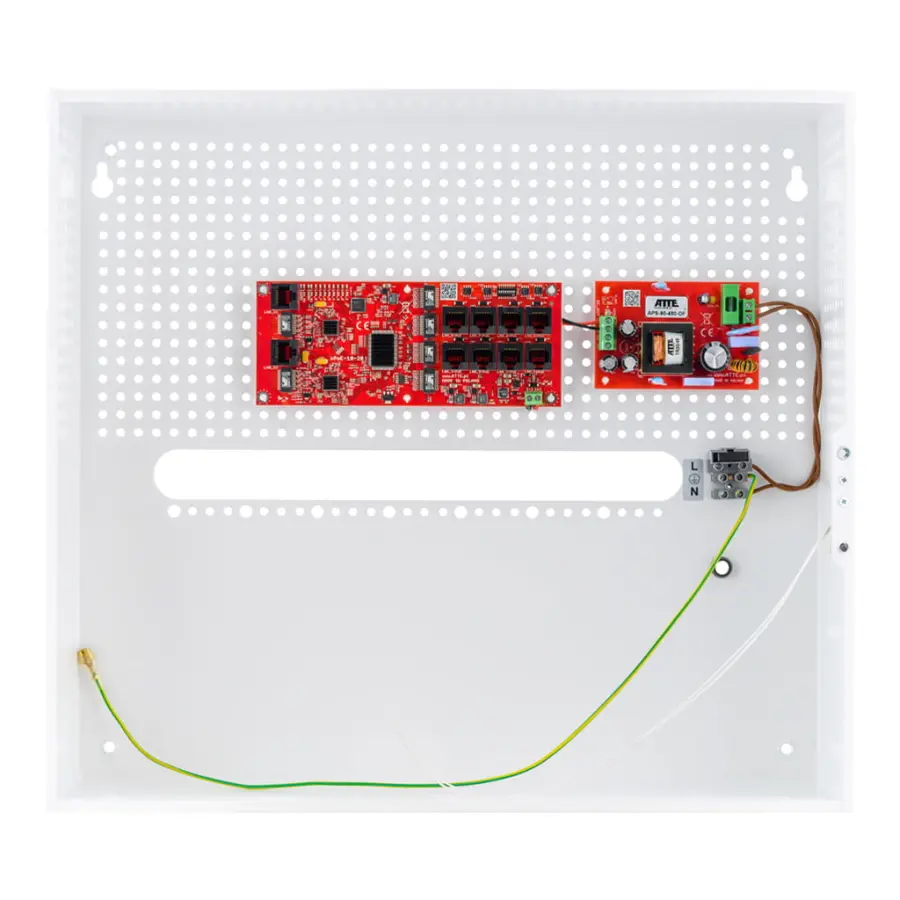

Sada obsahuje:

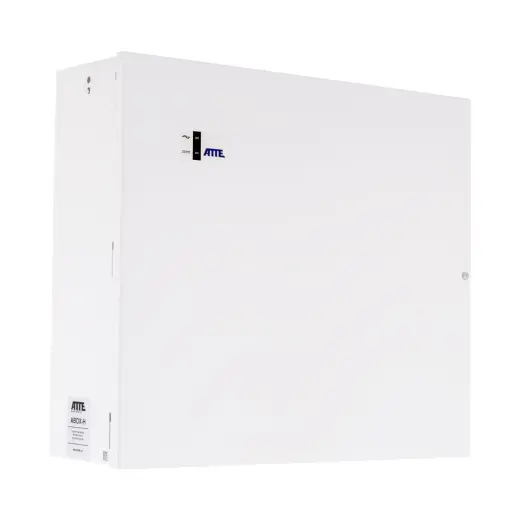

skříň ABOX-H

napájecí zdroj APS-90-480-OF

přepínač xPoE-10-20A-OF

Poznámky: Maximální rozměry rekordéru namontovaného uvnitř krytu: Obrázek s NVR ukazuje příklad konfigurace zařízení v krytu ABOX-H.

IP-8-20-H je hotová sada určená k napájení systému IP CCTV sestávajícího z 8 IP kamer. Elektronická ochrana výstupů PoE zajišťuje nepřetržitý provoz celého systému v případě zkratu nebo přetížení jednotlivých napájecích větví a také automatické obnovení napětí po ukončení výpadku. Zařízení se používá v systémech vyžadujících zvýšenou propustnost sítě, jako je například monitorování kamerovým systémem 4K Ultra HD.

Sady s přepínačem PoE jsou navrženy pro práci s IP kamerami a dalšími síťovými zařízeními napájenými pomocí PoE 802.3at/af a PoE PASSIVE.

Řada vnitřních skříní ABOX představuje vhodné řešení problému estetické montáže zařízení a kabelových koncovek uvnitř budov. Všechny skříně jsou vyrobeny z ocelového plechu s práškovým nástřikem v pololesklé bílé barvě. Výroba na moderní technologické lince zajišťuje nejvyšší kvalitu a přesnost. Každá skříň je vybavena šroubovým zámkem, odnímatelnými dveřmi a otvíracím tamperem. Dostupné modely mají speciální vzor otvorů v rastru 10,8 mm. Ten je kompatibilní s roztečí montážních otvorů vestavěných modulů. Toto systémové řešení umožňuje montáž vybraných zařízení ve svislé nebo vodorovné poloze v kterékoli z perforovaných částí skříně.

Příklady použití

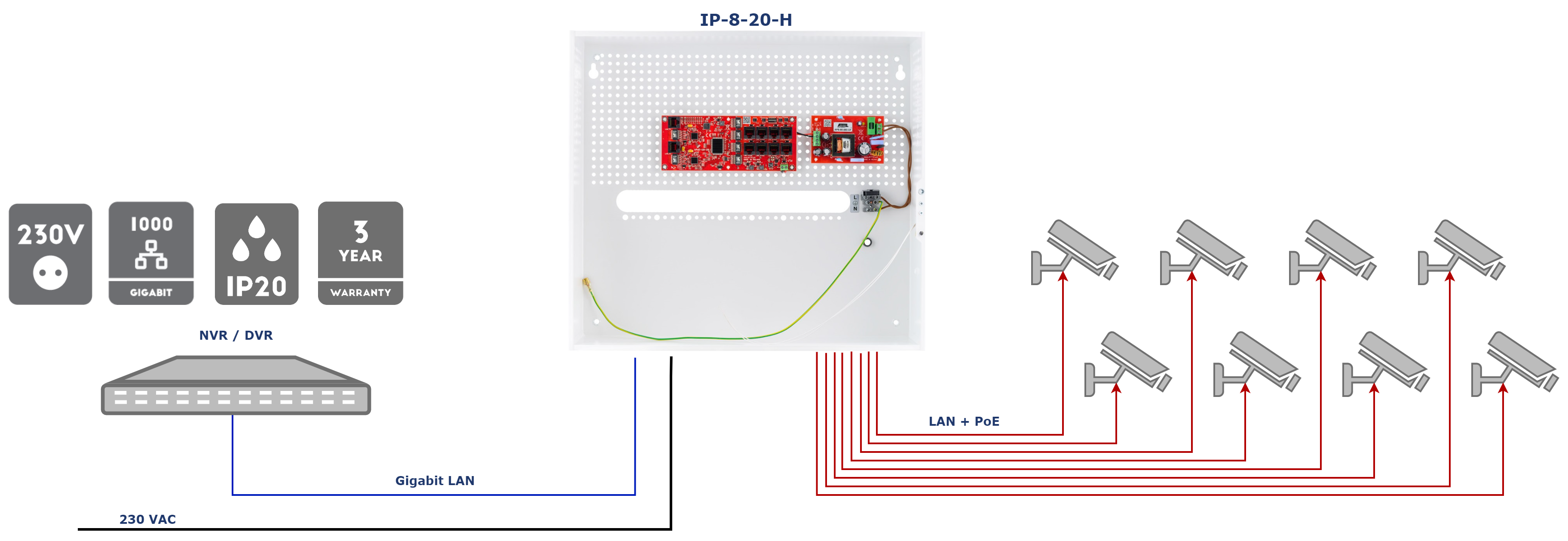

Příklad použití IP-8-20-H pro napájení 8 IP kamer PoE

Příklad použití sady IP-5-11-M2
