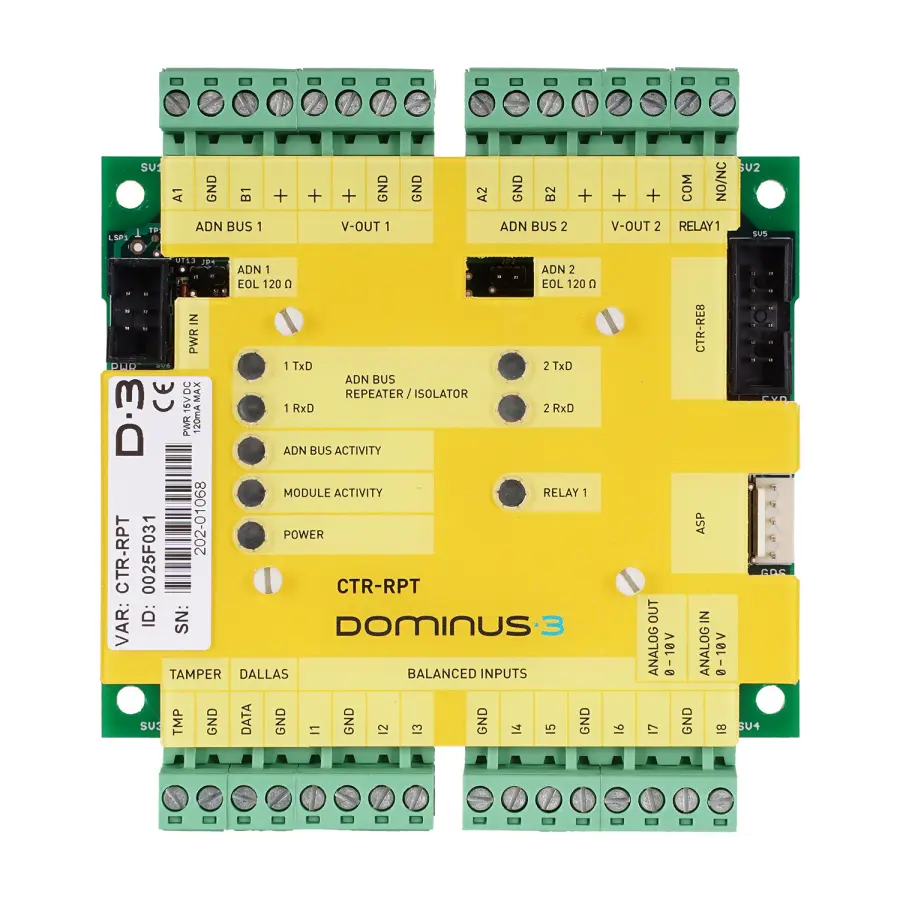

CTR-RPT

koncentrátor s oddělovačem, 8x vstup, 1x výstup

Cena a dostupnost po přihlášení

Modul je určen pro připojení detektorů systému PZTS na linku ADN. Modul je vybaven 8x vyváženými vstupy a 1x výstupem se zatížením 30V/1A, datovými rozhraními pro další periferie a vstupem pro sabotážní kontakt montážního boxu.
Jednotlivé provozní stavy jsou přehledně signalizovány LED.
Modul umožňuje softwarově definovat způsob vyvážení vstupů.
Integrovaný oddělovač/opakovač zajistí prodloužení signálu sběrnice ADN o dalších 1200 metrů.
Díky tomuto modulu je možné také na sběrnici udělat odbočku vedení.

Obsah příslušenství: 4x distanční sloupek, 8x rezistor (1,2kΩ, 2,4kΩ, 3,9kΩ), 2x samolepící výrobní štítek, 2x jumper
propojka

Hmotnost	0.205 kg
Rozměry zařízení (š x v x h)	104 x 112 x 18 mm

Napájecí napětí	Napájecí napětí 10-28V DC
Proudový odběr max.	Proudový odběr max. 120 mA
Třída prostředí	Třída prostředí I.
Rozteč montážních otvorů	Rozteč montážních otvorů 75x95 mm
Počet vstupů celkem	Počet vstupů celkem 9
Počet vyvážených vstupů pro detektory	Počet vyvážených vstupů pro detektory 8
Tamper (ochranný kontakt)	Tamper (ochranný kontakt) 1
Počet analogových vstupů	Počet analogových vstupů 1
Počet výstupů celkem	Počet výstupů celkem 1
Počet optických relé	Počet optických relé 1
Zatížení optických relé	Zatížení optických relé 1A/30V
Počet analogových výstupů	Počet analogových výstupů 1
Zatížení analogových výstupů	Zatížení analogových výstupů 0,02A/10V
HW ID	HW ID ANO
Připojení systémového zdroje PWR	Připojení systémového zdroje PWR ANO
Opakovač a izolátor sběrnice	Opakovač a izolátor sběrnice ANO
Počet detektorů	Počet detektorů 8
Teplota provozní	Teplota provozní 0 až +40 °C
Provedení	Provedení PCB
Způsob montáže	Způsob montáže 4x O 4 mm
