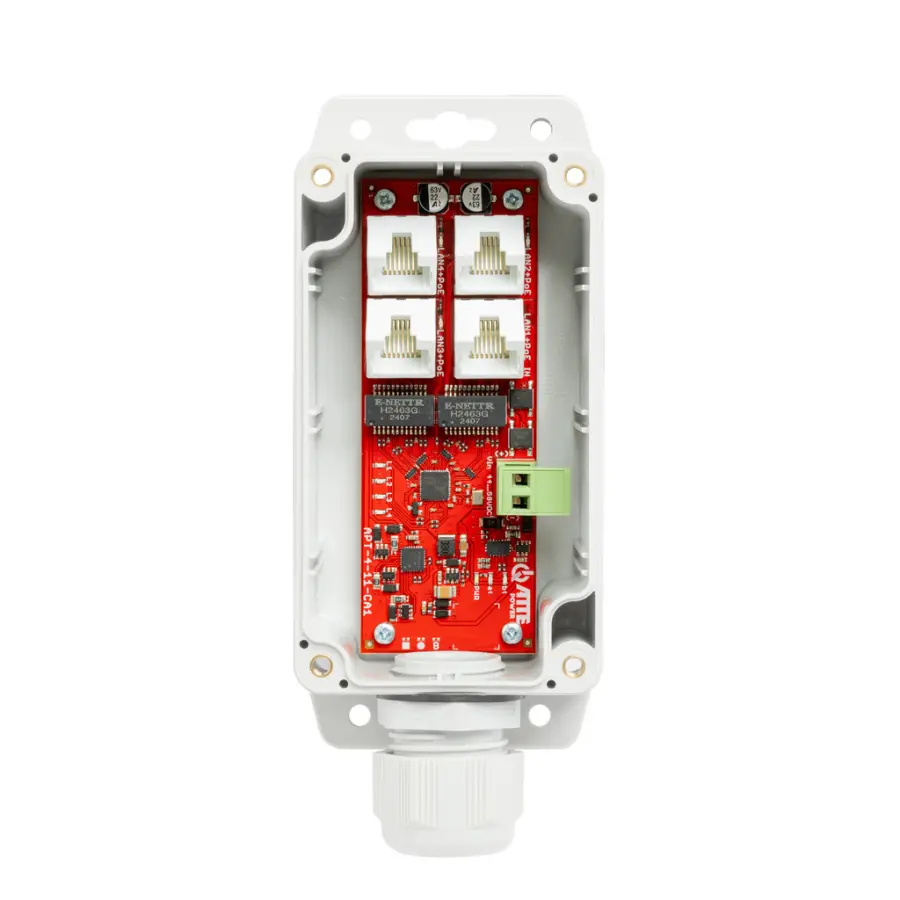

APT-4-11-CA1

APT-4-11-CA1 4 portový PoE switch, který může fungovat jako extender (opakovač) sítě LAN a napájení PoE. Nejčastěji se používá v situacích, kdy je potřeba vést několik síťových zařízení (např. několik IP kamer) po jediném kabelu UTP nebo kdy je potřeba další síťová větev.

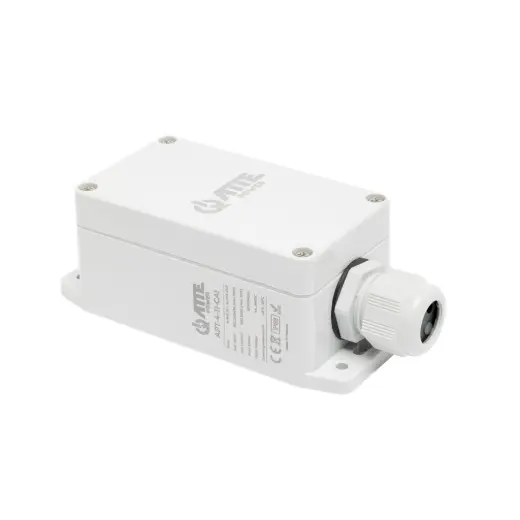

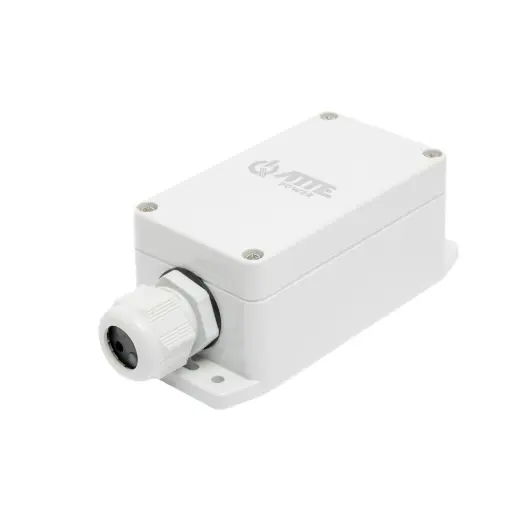

Jednotka je umístěna ve vnějším krytu ABOX-CA1 s krytím IP68.

Zařízení umožňuje napájet až 3 přijímače PoE prostřednictvím jediného kabelu UTP. V situacích, kdy nemůžeme dodat nový kabel nebo kdy by dodání nového kabelu znamenalo další náklady.

APT-4-11-CA1 může fungovat jako extender LAN + PoE v situacích, kdy vzdálenost mezi zařízeními přesahuje 100 m. Pokud je možné rozdělit kabel na úseky kratší než 100 m, můžeme pomocí APT-4-11-CA1 prodloužit dosah bez nutnosti připojovat další zdroj napájení při zachování plné propustnosti 100 Mb/s.

Vestavěná funkce LR150 (Long Range 150m) umožňuje stabilní provoz všech portů až do vzdálenosti 150 metrů UTP při rychlosti 100 Mb/s a napájení PoE. To umožní instalaci kamer bez použití dalšího mezilehlého extenderu pro vzdálenosti nad 100 m.

Primární použití:

• jako rozbočovač pro 3 přijímače PoE (IP kamery) napájené jedním kabelem UTP, např. instalace dalších kamer místo stávajících bez nutnosti změny kabeláže.
• v kaskádovém (sériovém) zapojení pro připojení několika zařízení IP PoE na vzdálenost přesahující 100 m kabelu UTP.
• možnost místního napájení umožňuje budovat komplexní strukturu distribučních míst v rozsáhlých instalacích.

APT-4-11-CA1 je určen pro použití s jakýmikoli síťovými zařízeními, IP kamerami a dalšími zařízeními napájenými standardem PoE 802.3af/at.

Řada APT (Atte Power Tree) poskytuje kompatibilitu s IEEE 802.3af/at/bt jako přijímače PoE a IEEE 802.3af/at na všech výstupních portech. Po připojení zařízení k výstupním portům 2-4 je identifikován přijímač, a pokud se jedná o zařízení napájené PoE, je na portu zapnuto napájení.

Přepínač APT má možnost napájení z externího zdroje přes přídavný šroubovací konektor, v takovém případě se port LAN 1 používá jako síťový port LAN (bez napájení PoE).

Identifikační standard PoE, provozní stav a dostupné napájení přijímačů jsou indikovány pomocí LED:

• LED PWR (červená) - napájení
• LED L1 ... L4 (zelená) - přenos na portech LAN 1 ... LAN 4
• LED na portech RJ45 (červená) - napájení PoE na portu
• LED na (červená) - identifikace jako 30W PoE přijímač
• LED bt (červená) - identifikace jako PoE 60W přijímač

HLAVNÍ VLASTNOSTI:

• lze napájet z jiného PoE přepínače pomocí standardů 802.3af, 802.3at, 802.3bt nebo PoE Passive (port PoE IN).
• zesiluje a distribuuje síťový signál (plnohodnotný 100Mb/s přepínač).
• kaskádové napájení (jeden přepínač napájí druhý)
• Napájení až 3 přijímačů PoE 802.3af/at
• až 60 W celkového výkonu při napájení z UTP
• Vysoký stupeň krytí IP (IP68)
• vestavěná funkce LR150 zvyšuje maximální přenosovou vzdálenost na 150 metrů.
• jasná indikace provozního a identifikačního stavu
• snadné a rychlé uvedení do provozu bez nutnosti konfigurace parametrů
• široký rozsah provozních teplot (-25°C...+65°C)

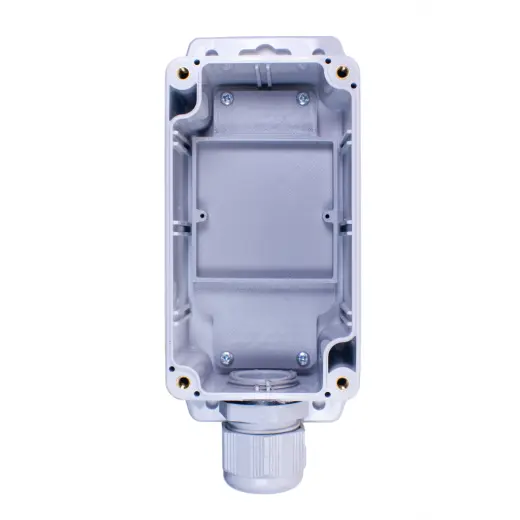

APT-4-11-CA1 se montuje do externí skříně ABOX-CA1, která je vybavena jednou kabelovou vývodkou M25 s vložkou pro 4 vodiče o průměru 5 mm.

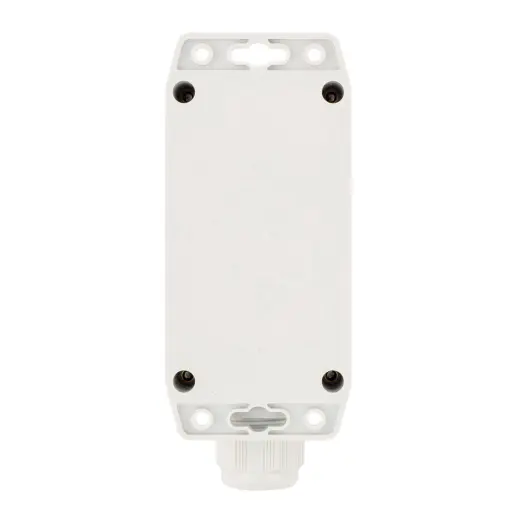

Jednotka se montuje pomocí montážních otvorů. Existuje také možnost zakoupení přídavného adaptéru na sloup, který umožňuje montáž skříně na sloup.

Jednotka má krytí IP68, takže je určena pro venkovní instalaci. Kryt zajišťuje plnou odolnost proti povětrnostním vlivům.

Skříň ABOX-CA1 umožňuje instalaci několika způsoby:

• přišroubováním přes montážní otvory k libovolnému rovnému povrchu.
• Pomocí přídavného adaptéru ADD-PMACA1 lze modul namontovat na sloup.

Poznámky k instalaci

Celková spotřeba energie kamer (přijímačů PoE) připojených k extenderu nesmí překročit výkonový rozpočet nabízený přepínačem, který napájí celou linku:

• pro standard 802.3af je na extenderu k dispozici přibližně 13 W.
• pro standard 802.3at je to přibližně 25 W dostupných na extenderu.
• pro standard 802.3bt60 je na extenderu k dispozici přibližně 51 W.

Zvažte infračervené osvětlovače - zapínají se v noci, čímž výrazně zvyšují spotřebu energie.

Zohledněte také ztráty v napájecím kabelu - závisí na jeho průřezu, délce a napětí na vedení PoE.

Příklady aplikací

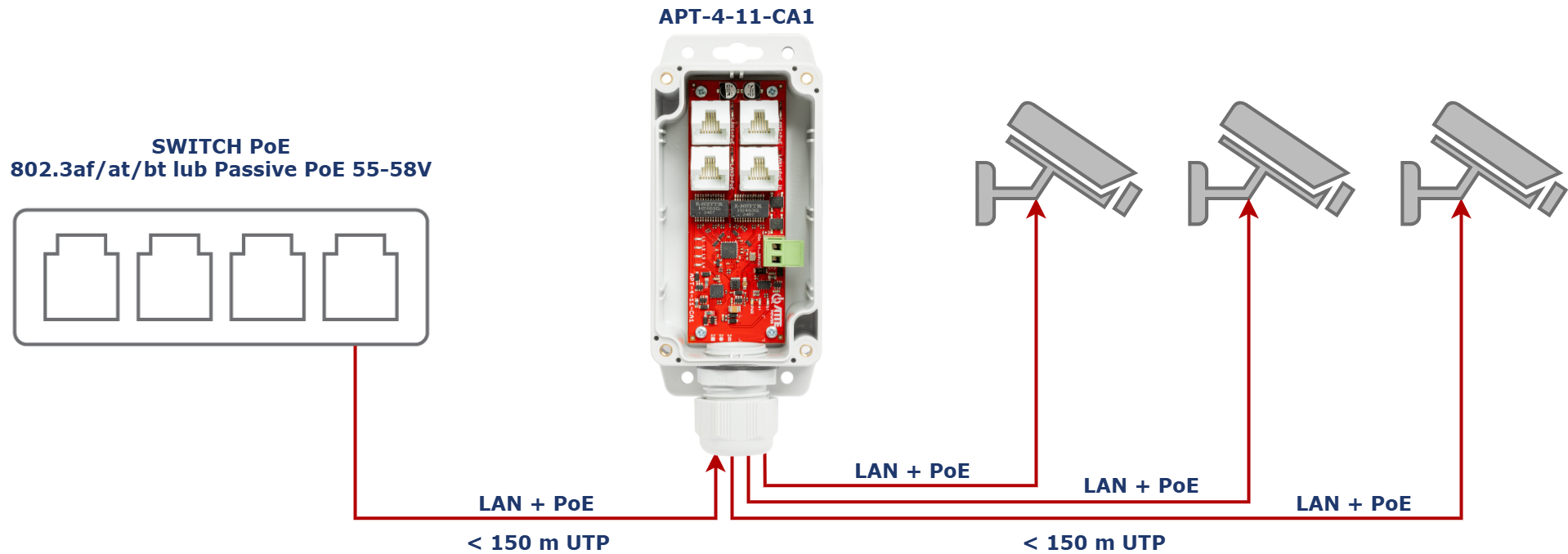

Příklad použití APT-4-11-CA1 jako extenderu LAN+PoE pro 3 IP kamery PoE.

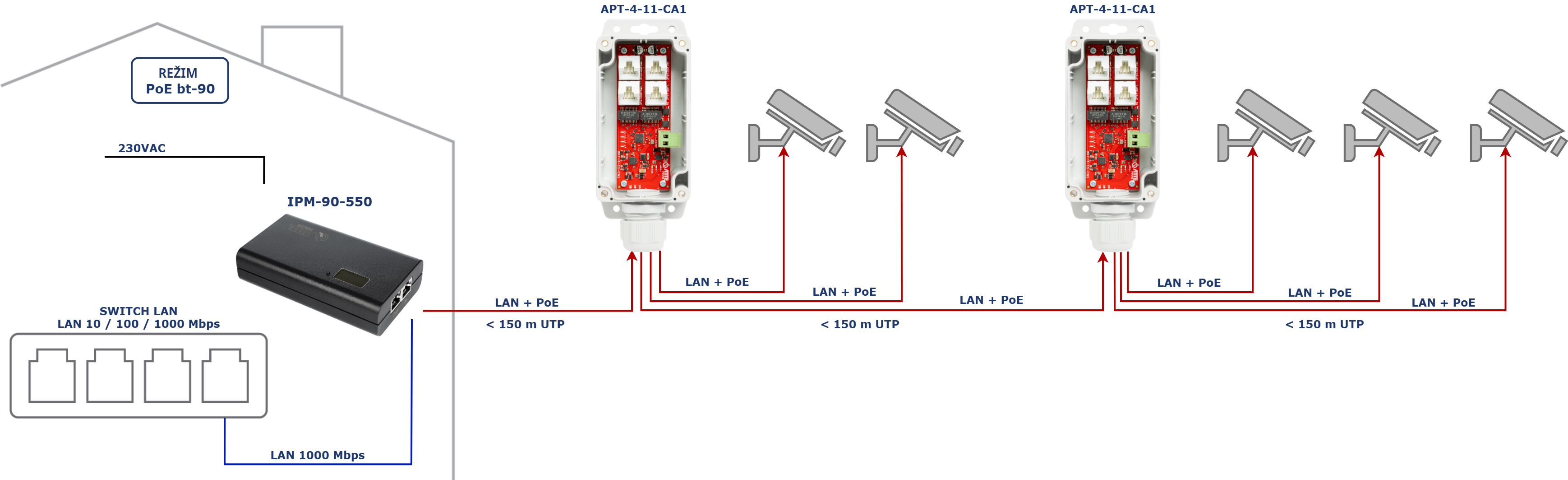

Použití APT-4-11-CA1 spolu s midspanem IPM-90-550 pro napájení 5 IP kamer PoE na jediném kabelu UTP.

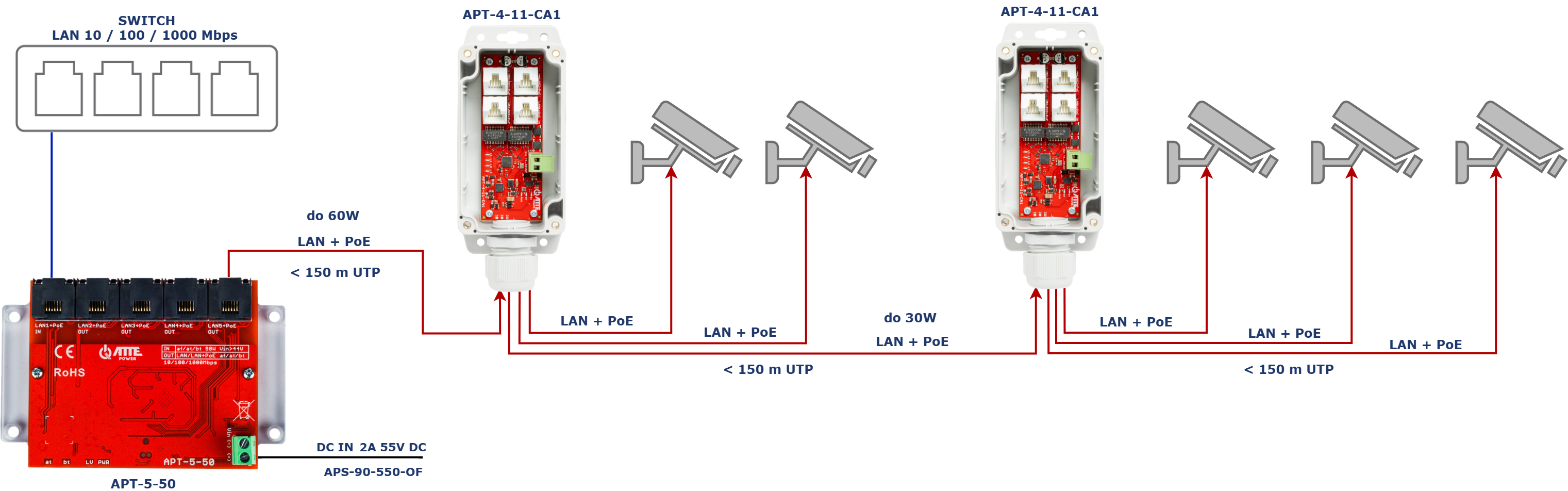

Kaskádové použití APT-4-11-CA1 spolu s APT-5-50 pro napájení 5 IP kamer PoE.
