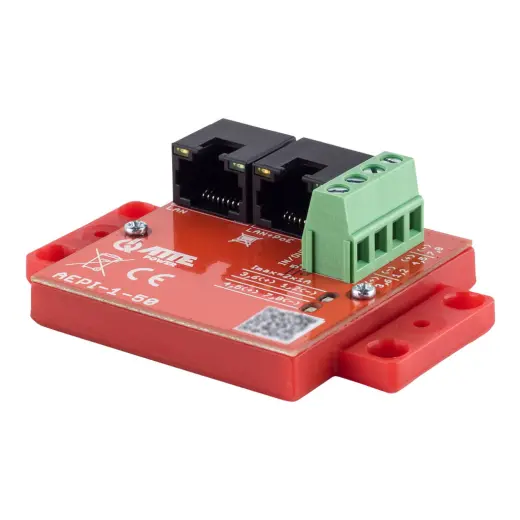

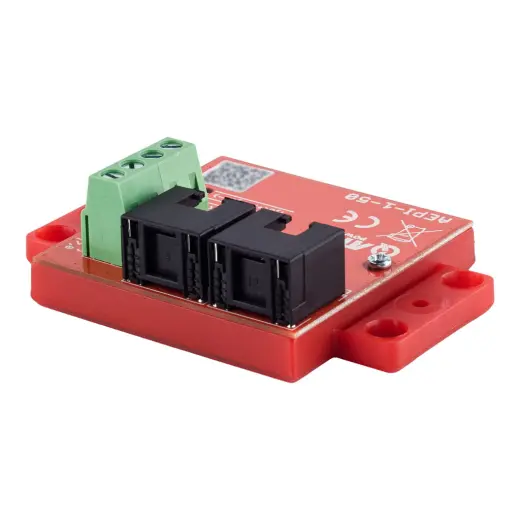

AEPI-1-50

AEPI-1-50 je gigabitový adaptér (injektor PoE) určený k napájení zařízení CCTV pracujících ve standardech PoE 802.3at/af a PoE PASSIVE.

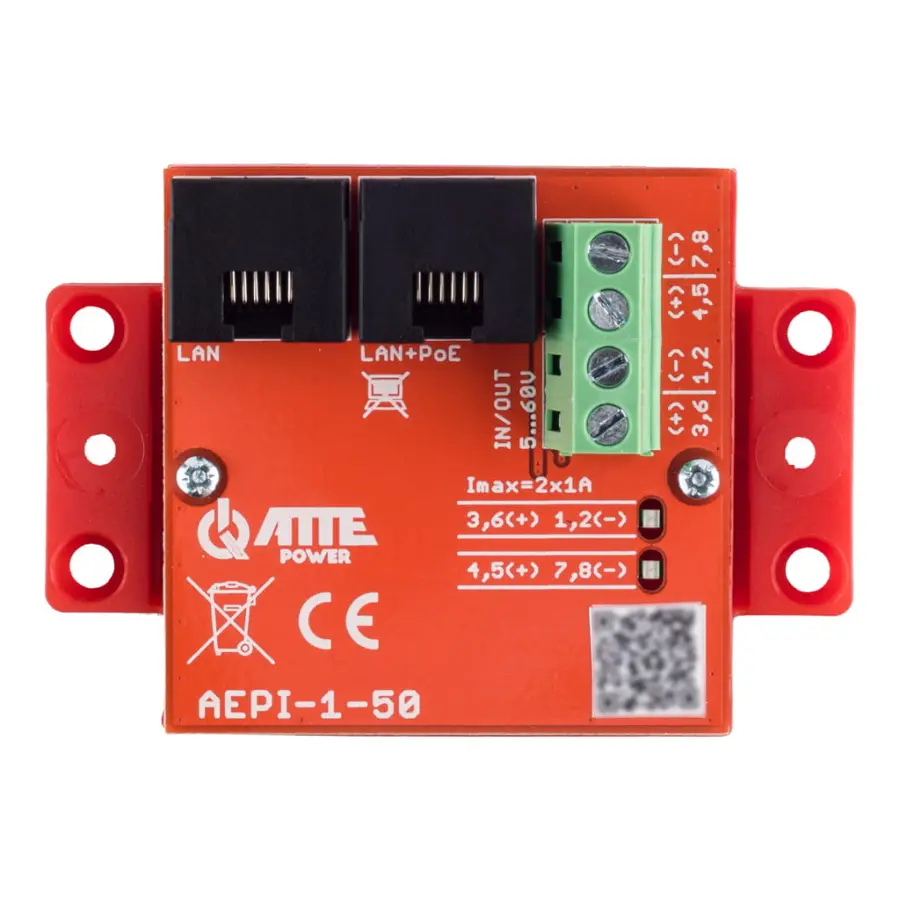

Napájení PoE je k dispozici na jednom z konektorů RJ-45 (popsáno jako LAN+PoE). Druhý konektor RJ-45 slouží k připojení k síti LAN.

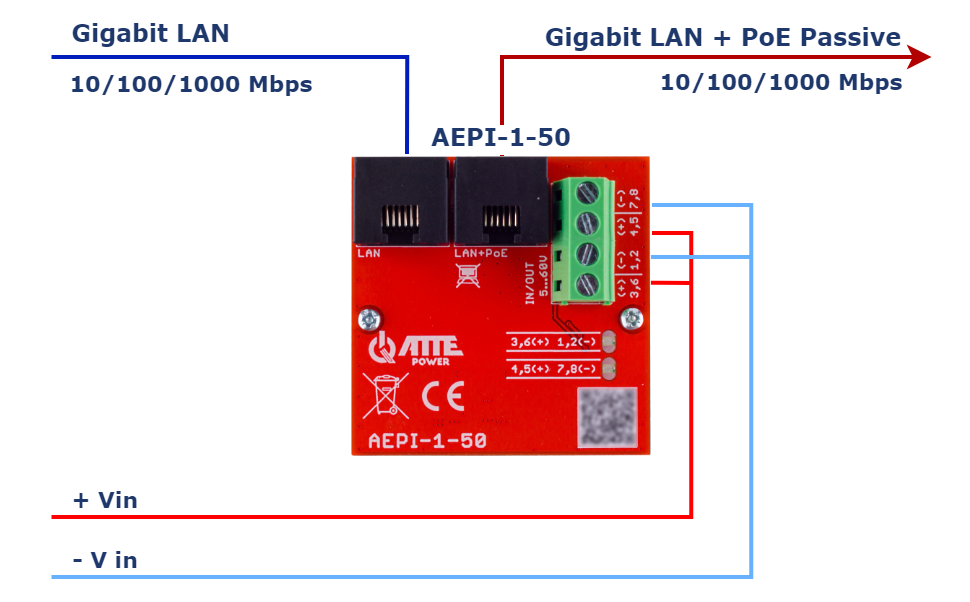

Výběrem příslušného konektoru na terminálu můžete zvolit, které páry krouceného páru UTP kabelu budou použity pro přenos napájení paralelně s daty (napájení přijímače po vybraných 2 párech nebo po všech 4 párech).

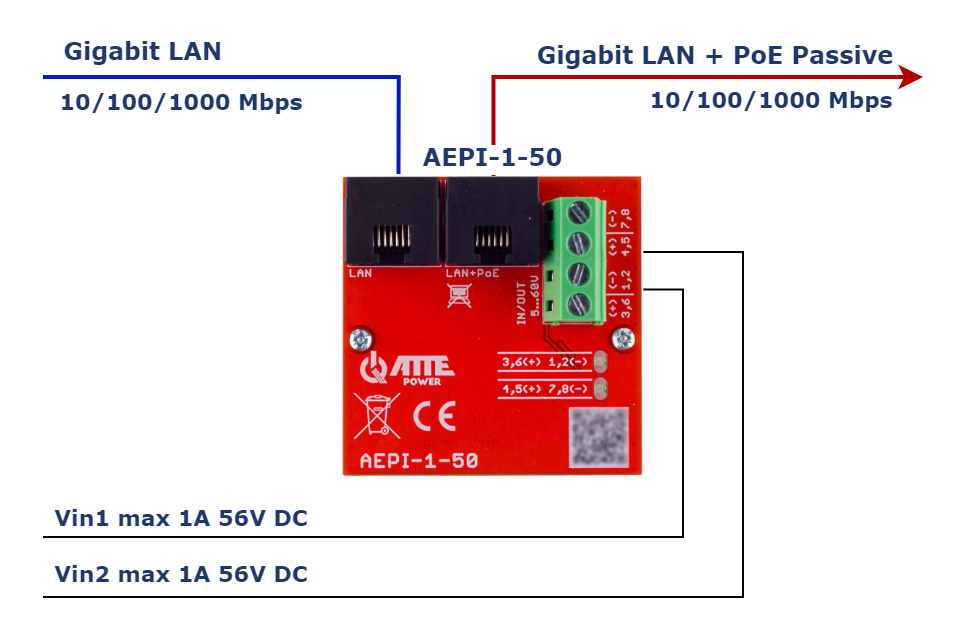

Nezávislé připojovací svorky přiřazené konkrétním párům krouceného kabelu UTP umožňují přenášet dvě různé úrovně napětí mezi dvěma zařízeními AEPI-1-50 po jediném kabelu při zachování přenosové rychlosti až 1000 Mb/s.

Před připojením přijímače se ujistěte, jaká je správná úroveň napětí PoE a které páry mají být napájeny.
Použití nesprávného napájecího napětí nebo volba nesprávných napájecích párů může vést k nestabilnímu provozu nebo v některých případech k poškození přístroje.

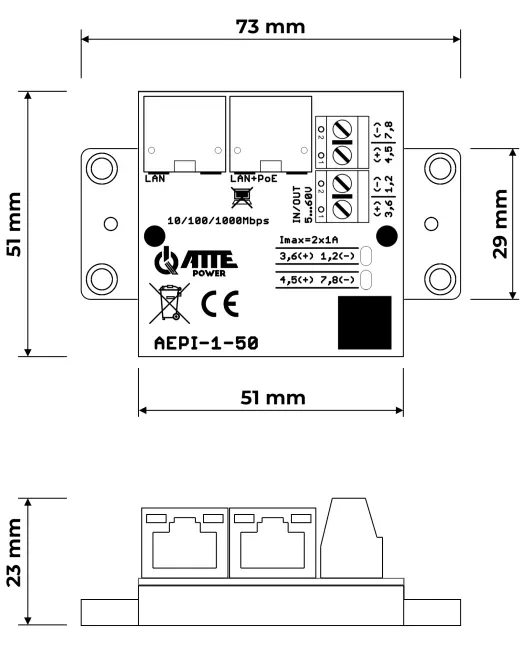

Zařízení má velmi malé rozměry, což umožňuje jeho snadnou integraci do malých prostor, např. do podstavce kamery nebo instalační krabice.

Nejvhodnějším způsobem montáže jsou speciální skříně a montážní desky řady ABOX, které jsou vybaveny systémovým děrováním v rastru 10,8 mm. Systémové řešení umožňuje montáž vybraného zařízení ve svislé nebo vodorovné poloze do libovolné děrované části skříně nebo montážní desky. Pomocí přídavného adaptéru lze zařízení instalovat na lištu TH-35.

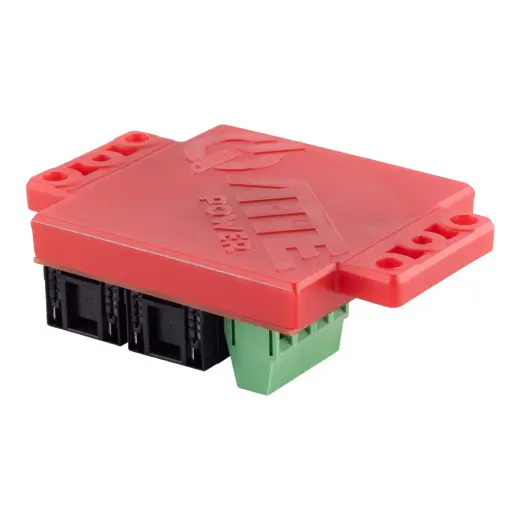

Kryt umožňuje instalaci několika způsoby:

"tradičně" pomocí montážních trnů na mřížce 10,8, jak se používá ve všech skříních ABOX.
přišroubováním dalších otvorů do libovolného rovného povrchu.
s montážní deskou ADD-RACK2U1 nebo ADD-RACK2U2
s přídavnými příchytkami na lištu TH35 (DIN) ADD-TH35

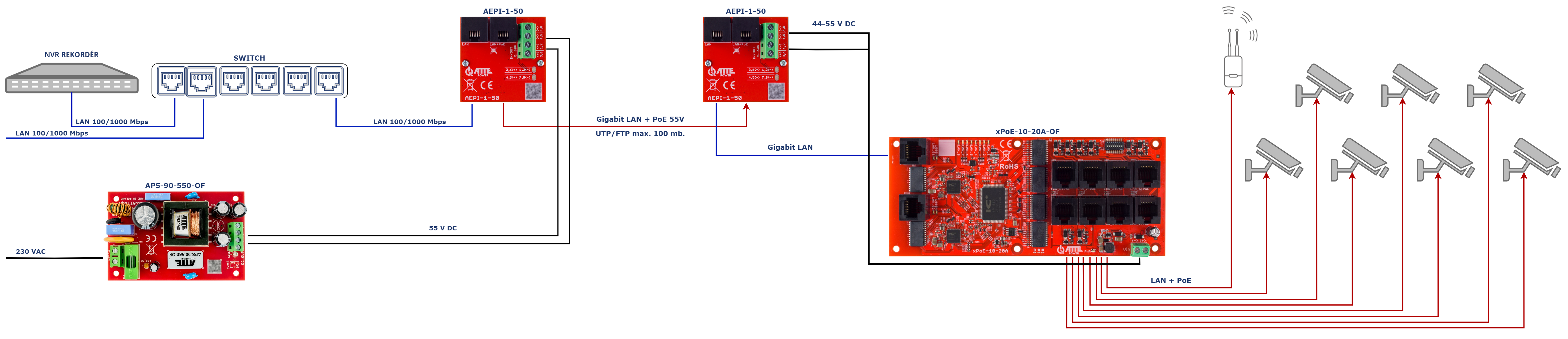

Příklady aplikací
